PV Combiner Box : 태양계의 "스마트 파워 관리자" - 포괄적 인 가이드

I. PV 콤비너 박스의 정의 및 기능

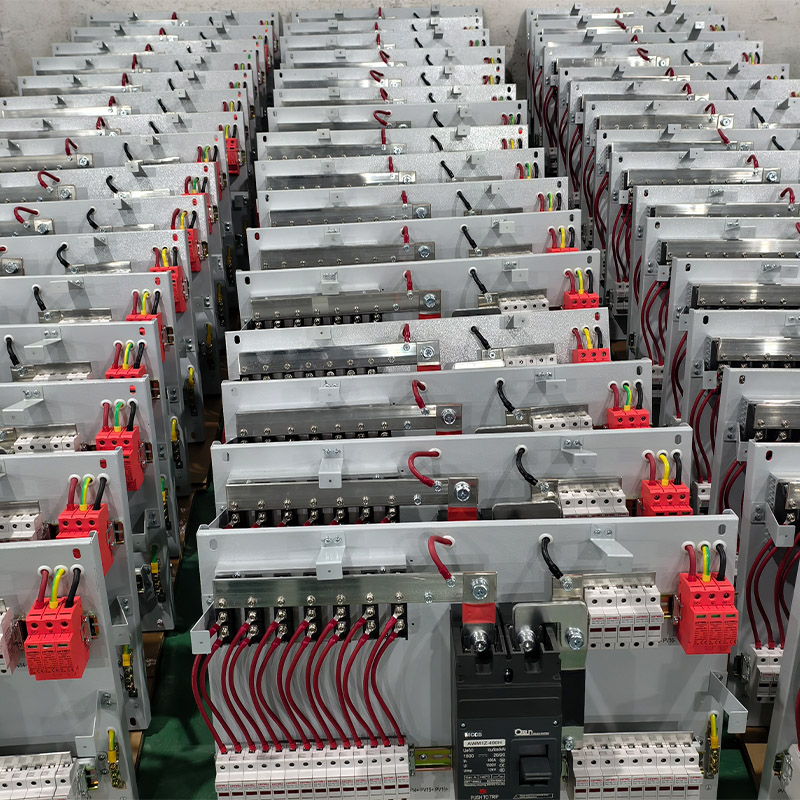

PV Combiner Box (태양 광 콤비너 박스)는 태양 광 발전 시스템의 중요한 전기 구성 요소입니다. PV 스트링에 의해 생성 된 DC 전력을 수집, 보호 및 모니터링하고 인버터로 전송하는 것이 담당합니다. 태양 광 발전소의 "파워 디스패치 센터"역할을하면서 효율적이고 안전한 전기 전송을 보장합니다.

핵심 기능

전류 집계 : 케이블 클러 터를 줄이고 시스템 구조를 최적화하기 위해 다중 PV 스트링 (예 : 12-24 문자열)의 병렬 연결.

회로 보호 : 과부하, 단락 및 역전 전류를 방지하여 안전한 작동을 보장합니다.

스마트 모니터링 : 각 문자열에 대한 전압, 전류 및 전력의 실시간 감지하여 빠른 결함 진단을 가능하게합니다.

결합기 상자가 필요한 이유는 무엇입니까?

single 단일 스트링 실패가 전체 생성에 영향을 미치는 것을 방지하여 시스템 신뢰성을 향상시킵니다.

✔ 라인 손실을 줄이고 전송 효율을 향상시킵니다.

smart 스마트 운영 데이터를 제공하여 장기 유지 보수 비용을 절감합니다.

II. PV 콤비너 박스의 핵심 역할

1. 최적화 된 전송을위한 전류 집계

PV 모듈은 일반적으로 문자열에 연결되며 결합기 박스는 여러 문자열을 병합하여 더 높은 전류 출력을 형성합니다.

예 : 10kW 태양계는 5 개의 문자열 (각각 2kW)으로 구성 될 수 있으며, 결합기 상자는 인버터에 전원을 보내기 전에 결합됩니다.

2. 다층 회로 보호

보호 기능 기능

DC 퓨즈/회로 차단기는 과부하 또는 단락 중에 회로를 차단하여 화재 위험을 방지합니다.

차단 다이오드는 역류 흐름을 방지합니다 (예 : 문자열이 음영 처리 된 경우).

번개 또는 그리드 변동으로 인한 전압 스파이크에 대한 과전압 보호 가드.

3. 스마트 모니터링 및 유지 보수

고급 콤비너 박스에는 데이터 로깅, 추적 기능이 있습니다.

string 문자열 당 전류/전압

total 시스템 전력 및 효율성

✅ 오류 경고 (예 : 비정상적인 현, 트립 퓨즈)

원격 모니터링 (4G/Wi-Fi)을 사용하면 빠른 문제 해결이 가능합니다.

III. PV 콤비너 박스의 번개 보호

PV 시스템은 야외에서 노출되므로 번개 보호 기능이 중요한 설계 기능입니다!

1. 서지 보호 장치 (SPD)

기능 : 번개 또는 그리드 변동에서 고전압 서지를 흡수합니다.

설치 : 일반적으로 DC 입력/출력 단자에 배치됩니다.

2. 접지 보호

금속 인클로저는 번개 전류를 안전하게 소산하기 위해 올바르게 접지되어야합니다.

표준 :지면 저항 <4Ω (대규모 식물의 경우 1 <1Ω).

3. 격리 설계

번개 분리 터미널은 고전압 서지가 다른 회로에 영향을 미치는 것을 방지합니다.

⚠ 중요한 메모 :

번개가 발생하기 쉬운 지역에서는 보호 등급이 높은 TUV/CE 인증 상자를 선택하십시오 (예 : IP65).

SPD를 정기적으로 검사하십시오 (~ 2 년마다 교체).

IV. PV Combiner Box 및 선택 안내서의 유형

결합기 상자는 응용 프로그램으로 분류됩니다.

1. 입력 수에 의해

응용 프로그램 기능을 입력하십시오

4-8 입력 (작은) 주거용 옥상 PV 간단한 구조, 저비용

12-24 입력 (표준) 상업/중형 플랜트 스마트 모니터링, 강력한 번개 보호

24 개 이상의 입력 (대형) 유틸리티 규모의 태양 광 농장 높은 보호 (IP67), 리모컨

2. 기능에 따라

기본 : 퓨즈 + 스위치 (예산 프로젝트)

스마트 : 데이터 로깅, 반사 방지, PID 복구 (프리미엄 상업용 사용)

폭발 방지 : 위험한 환경 (스테인리스 스틸 + 인증)

3. 장착 스타일로

벽 마운트 : 옥상을위한 공간 절약

플로어 스탠딩 : 대형 식물의 유지 보수가 쉬워집니다

V. 올바른 결합 상자를 선택하는 방법은 무엇입니까?

1. 입력 채널을 일치시킵니다

주거 : 4-8 입력

광고 : 12-24 입력

유틸리티 규모 : 24+ 입력 (모듈 식 설계)

2. 보호 등급을 확인하십시오

실외 : 최소 IP65 (먼지/방수)

해안/산업 : 스테인레스 스틸 하우징

3. 스마트 기능 우선 순위

IV 곡선 스캔 및 원격 모니터링이있는 모델을 선택하여 진단이 쉬워집니다.

4. 인증을 확인하십시오

국제 : TUV, CE, UL (북미)

국내 : CQC, "Golden Sun"인증

결론 : 태양계의 이름없는 영웅

종종 간과되지만 PV 콤비너 박스는 효율적이고 안전한 태양 광 발전에 없어서는 안될 필수입니다. 현재 집계에서 번개 보호에 이르기까지 모든 수준에서 시스템 성능을 높입니다.

선택 팁 :

🔹 주거 PV → 4-8 입력 스마트 모델 (Wi-Fi 모니터링)

Commercial Plants → 12-24 입력, 고 보호 (IP65 + SPD)

🔹 유틸리티 규모 → 모듈 식, 원격으로 관리됩니다

오늘 태양계를 업그레이드하십시오 - 콤비너 박스는 "스마트 파워 관리자"가 되십시오! ☀️
