PV 분리 스위치 : 태양계의 "안전 수호자" - 완전한 가이드

I. PV 분리 스위치의 정의 및 기능

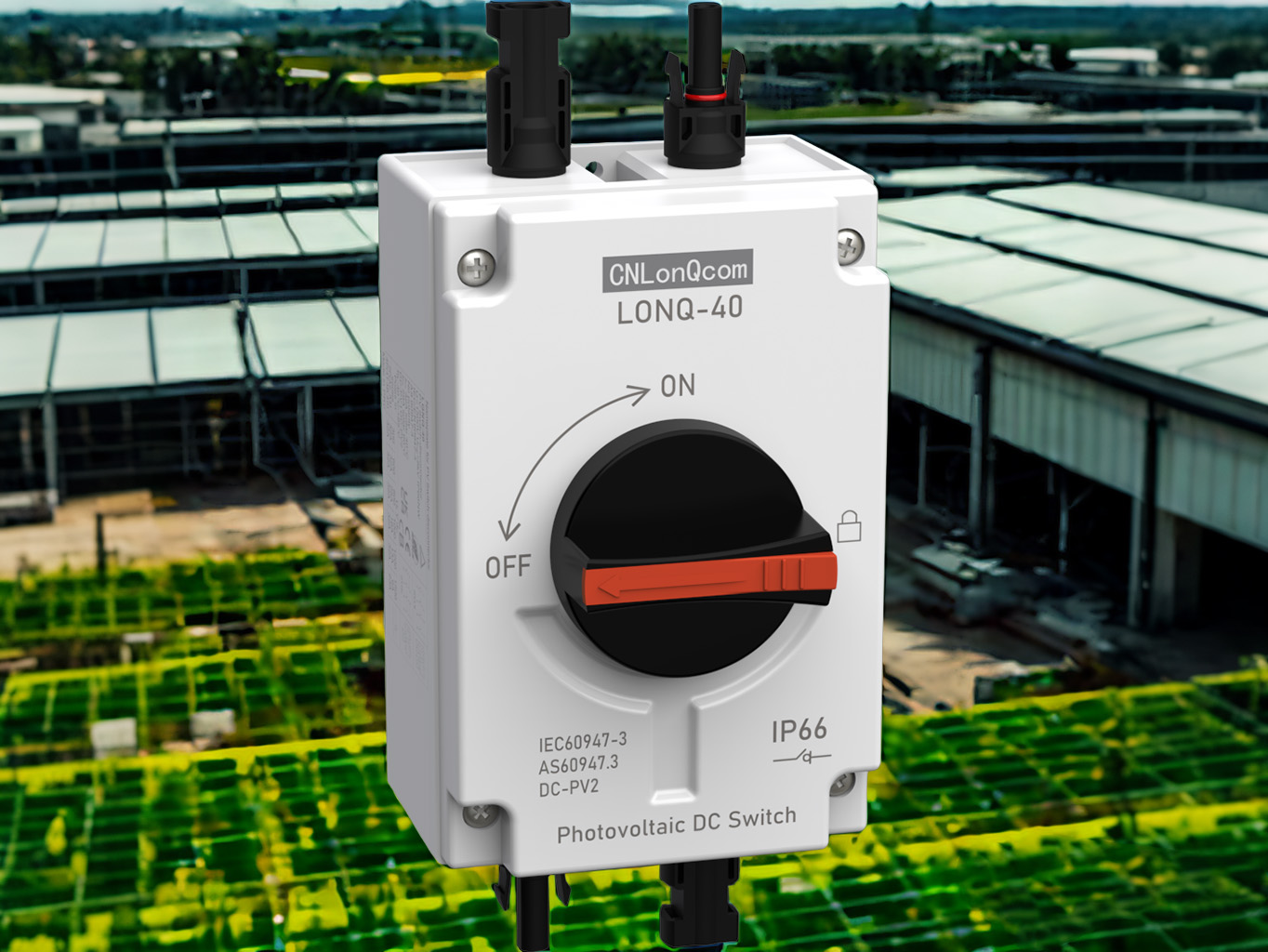

PV 분리 스위치는 태양 광 발전 시스템의 DC 회로를 위해 특별히 설계된 안전 스위치입니다.     전기 분리와 비상 폐쇄의 두 가지 주요 기능을 제공하며, 유지 보수 또는 결함 중에 절대 안전을 보장하기 위해 PV 시스템의 "비상 브레이크"역할을합니다.

핵심 기능

물리적 격리 : 유지 보수 중에 전류 흐름을 보장 할 수있는 가시적 인 중단 점을 제공합니다.

과부하 보호 : 일부 모델은 퓨즈를 통합하여 단락 손상을 방지합니다.

시스템 세분화 : 전체 시스템에 영향을 미치지 않고 개별 문자열을 선택적으로 분리 할 수 ​​있습니다.

태양계가 전용 분리 스위치를 사용해야하는 이유는 무엇입니까?

✔ 표준 AC 스위치는 DC 아크를 안정적으로 방해 할 수 없습니다 (위험!).

✔ 국제 안전 표준을 준수합니다 (예 : NEC 690.17).

✔ 손상 구성 요소로부터 역전 전류를 방지합니다.

II.     PV 분리 스위치의 핵심 역할

1. 안전 고립 (1 차 목적)

유지 보수 안전 : 인버터 또는 배선을 서비스 할 때 명확한 물리적 중단 점을 제공합니다.

비상 종료 : 화재, 번개 등의 경우 높은 DC 전압을 신속하게 차단합니다.

역류 보호 : 밤에 인버터가 공급 전원을 공급하는 것을 방지합니다.

2. 과부하 보호 (향상된 기능)

보호 유형 구현 효율성

단락 보호 내장 DC 퓨즈는 결함 전류를 방해합니다 (최대 1000VDC/20ka).

과전류 방지 열자기 트립 메커니즘은 케이블 과열/화재를 방지합니다.

아크 오류 보호 빠른 브레이킹 설계 (<3ms)는 UL1699B 아크 오류 표준을 준수합니다.

3. 시스템 관리

문자열 별 제어 : 대형 식물은 섹션을 관리 할 수 ​​있습니다 (예 : 10 줄 당 1 개의 스위치).

상태 가시성 : 기계식 표시기 창 (일부 LED 조명이있는)은 켜기/끄기 상태를 보여줍니다.

III.     PV 분리 스위치의 유형 및 선택

1. 구조 별

유형 기능 응용 프로그램

수동 핸들 유형 기계식 핸들 + 가시 중단 점, 저렴한 비용.    주거/소규모 상업 시스템.

로드 브레이크 유형은로드 전류를 방해 할 수 있습니다 (아크 슈트 필요).    중간 규모 PV 어레이.

퓨즈 컨트롤 유형 통합 DC 퓨즈, 이중 목적 설계.    높은 단락 순회 현재 시나리오.

2. 전압 등급

600VDC 클래스 : 주거 시스템 표준 (중국/유럽).

1000VDC 클래스 : 대형 태양 광 농장 (미국 NEC 요구 사항).

1500VDC 클래스 : 차세대 초 고전압 시스템 (비용 효율).

IV. PV 분리 스위치를 선택하는 방법?

1. 인증을 확인하십시오

북미 : UL 98B, NEC 690.17.

유럽 ​​: IEC 60947-3, VDE 0660.

2. 키 매개 변수

정격 전압 ≥ 시스템 최대 전압 (20% 마진).

파괴 용량 ≥ 예상 단락 전류.

보호 등급 : 실외 사용을위한 IP65+.

V. 설치 및 유지 보수 팁

1. 설치 위치

필수 : 인버터 DC 입력 1 미터 이내 (NEC 요구 사항).

권장 : Combiner Box 출력에서.

2. 유지 보수

6 개월마다 접촉 산화를 점검하십시오.

매년 테스트 속도.

뇌우 시즌 전에 접지 저항을 검사하십시오.

결론 : 안전 먼저, 격리가 중요합니다!

작지만 PV 분리 스위치는 개인 안전을위한 마지막 방어선입니다.     1500V 시스템과 스마트 PV가 증가함에 따라 차세대 스위치는 더 높은 전압, 빠른 파괴 및 IoT 통합으로 진화하고 있습니다.
