AC 회로 차단기와 DC 회로 차단기 간의 차이 및 장점/단점 분석

I. AC와 DC 회로 차단기의 주요 차이점

1. 아크 소화 방법

AC 회로 차단기 :

AC 전류는 초당 여러 가지 제로 크로스 포인트를 가지며 (예를 들어, 50Hz AC는 초당 100 회 0을 가로 지 릅니다) 아크는 자연스럽게 소멸 될 수 있습니다.

일반적인 유형에는 공기 회로 차단기, 오일 회로 차단기 및 SF6 차단기가 포함되어있어 빠른 아크 중단을 위해 제로 크로싱을 활용합니다.

DC 회로 차단기 :

DC는 자연 제로 크로스가 없으므로 아크 억제가 더 어려워집니다.

일반적인 아크 소화 기술에는 다음이 포함됩니다.

자기 폭발

가스 기반 아크 켄칭 (예 : SF6)

솔리드 스테이트 스위칭 (예 : IGBT/MOSFET 기반 하이브리드 브레이커)

2. 구조 설계

AC 회로 차단기 :

비교적 간단한 구조, 저렴한 비용.

일반적으로 기계적 접점 + 아크 슈트를 사용합니다.

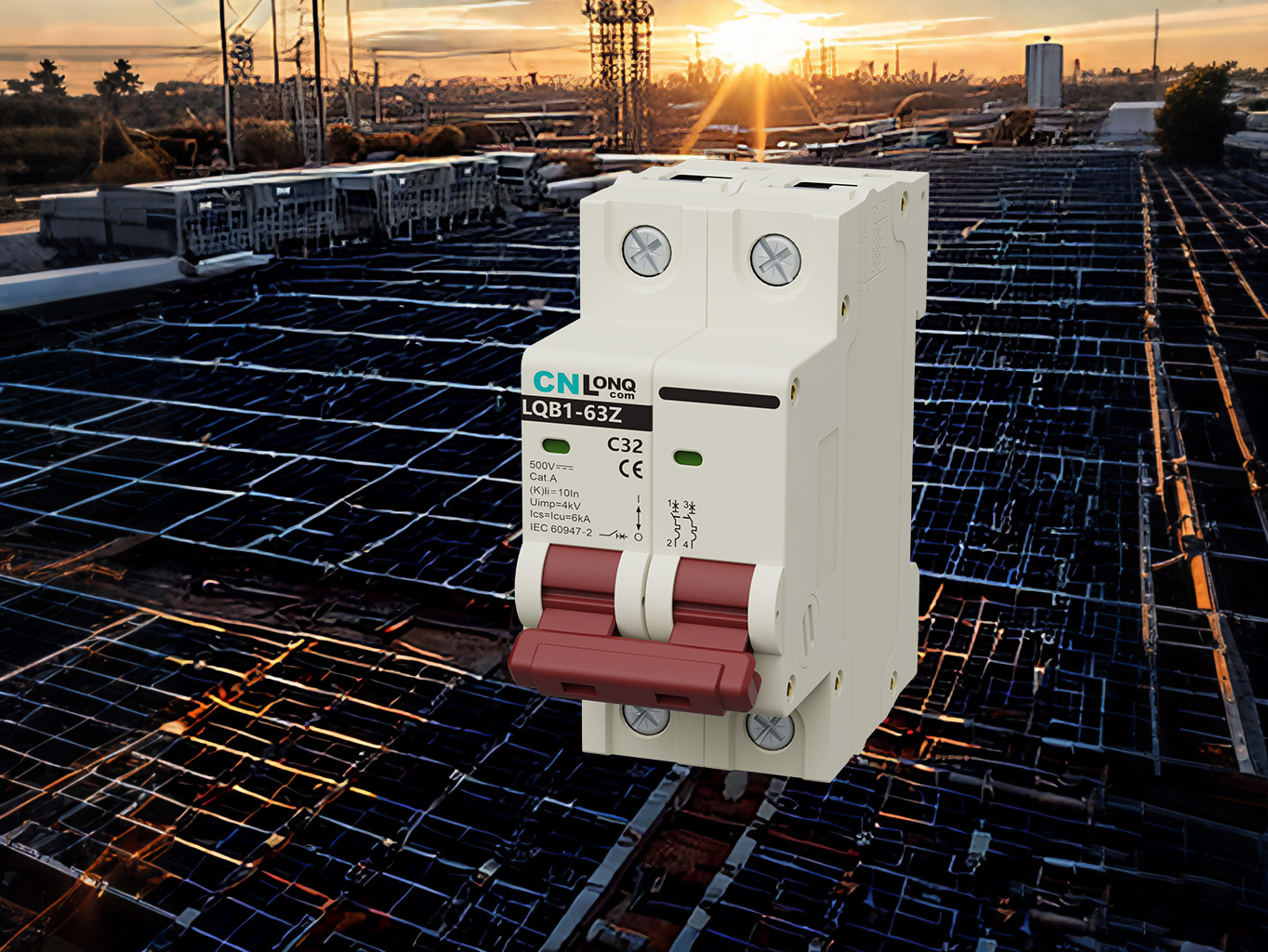

DC 회로 차단기 :

더 강력한 아크 억제가 필요하므로 더 복잡한 설계 (예 : 자기 코일, 특수 아크 슈트)로 이어집니다.

고전압 DC 시스템 (예 : 태양 광 농장, HVDC 변속기)은 종종 하이브리드 브레이커 (기계식 스위치 + 반도체 스위치)를 사용합니다.

3. 전압 등급 및 파괴 용량

AC 회로 차단기 :

저전압 (예 : 220V 주거)에 고전압 (예 : 110kV 그리드) 응용 프로그램에 사용됩니다.

KA (kiloamperes)에서 측정 된 브레이킹 용량, 예를 들어, 가계 차단기는 일반적으로 6ka – 10ka입니다.

DC 회로 차단기 :

주로 저전압 시스템의 경우 (예 : 태양/EV 응용의 12V–1500V).

지속적인 아크로 인해 브레이킹 용량이 더 중요하므로 특수 설계가 필요합니다.

4. 응용 프로그램 시나리오

회로 차단기 유형 전형적인 응용 프로그램

AC 회로 차단기 주거/산업용 전력 유통, 상업 그리드

DC 회로 차단기 태양 광 PV 시스템, 배터리 스토리지, EV 충전, 레일 트랜지이트 (예 : 메트로 파워)

III. 장점과 단점 비교

1. AC 회로 차단기의 장점

✅ 비용 저렴한 비용 : 더 간단한 건설은 제조 및 유지 보수 비용을 줄입니다.

✅ 성숙한 기술 : 광범위한 AC 그리드 사용으로 인한 표준화 된 설계.

Arc Extinguishing의 쉬운 : 자연 제로 교차는 신뢰할 수있는 작동을 보장합니다.

2. AC 회로 차단기의 단점

DC 회로에서 사용할 수 없습니다 : DC 아크를 방해하지 않고 화재 위험을 초래할 수 있습니다.

3. DC 회로 차단기의 장점

DC 시스템 용 설계 : 안전한 작동을위한 효과적인 아크 억제.

reneperal 재생 에너지에 필수 : ​​태양열, 저장 및 EV 충전에 중요합니다.

✅ 높은 신뢰성 : 고급 켄칭 방법은 보호를 보장합니다.

4. DC 회로 차단기의 단점

❌ 더 높은 비용 : 복잡한 디자인은 AC 차단기보다 2-5 배 더 비싸게 만듭니다.

❌ 기술적으로 까다로운 : 고전류 DC 차단기 (예 : HVDC)에는 고급 재료가 필요합니다.

IV. AC 및 DC 회로 차단기 중에서 선택하는 방법은 무엇입니까?

현재 유형 :

AC 전원 (가정/산업) → AC 회로 차단기

DC 전원 (태양/배터리/EV) → DC 회로 차단기

파괴 용량 :

DC 시스템은 고급 브레이커 (예 : 태양열의 경우 1000V/20A)가 필요합니다.

인증 :

AC 브레이커 : IEC 60898 (주거) 또는 IEC 60947 (산업)을 준수합니다.

DC 브레이커 : UL 489B 또는 IEC 60947-2 표준을 충족하십시오.

V. 미래 트렌드

하이브리드 브레이커 : 더 나은 DC 성능을 위해 기계 및 솔리드 스테이트 스위칭 결합.

스마트 기능 : 원격 제어를위한 통합 모니터링 (예 : 스마트 PV 차단기).

높은 전압 지원 : 그리드 규모 응용 프로그램을위한 HVDC 차단기 기술 발전.

결론

AC 및 DC 회로 차단기는 처리하는 전류의 특성으로 인해 크게 다릅니다. AC 차단기는 비용 효율성과 신뢰성으로 인해 전통적인 그리드를 지배하는 반면, DC 차단기는 비용이 더 높음에도 불구하고 재생 가능 에너지 시스템에 없어서는 안될 것입니다. 전기 안전 및 시스템 안정성을 보장하는 데 올바른 유형을 선택하는 것이 중요합니다.
