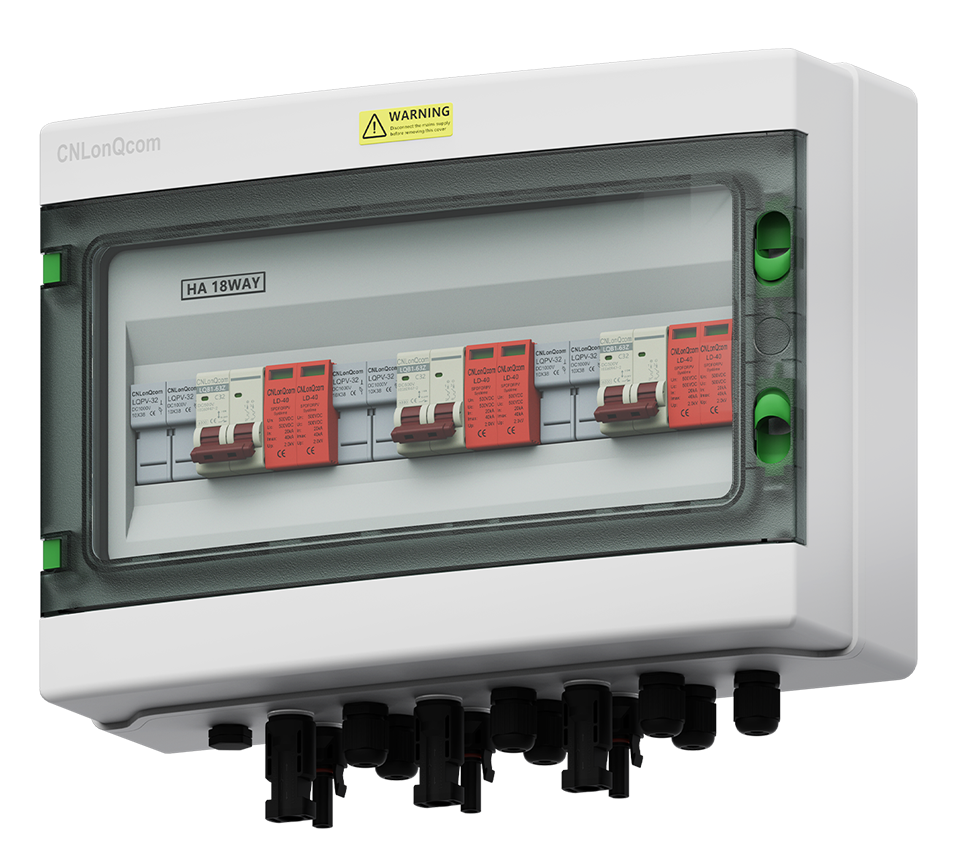

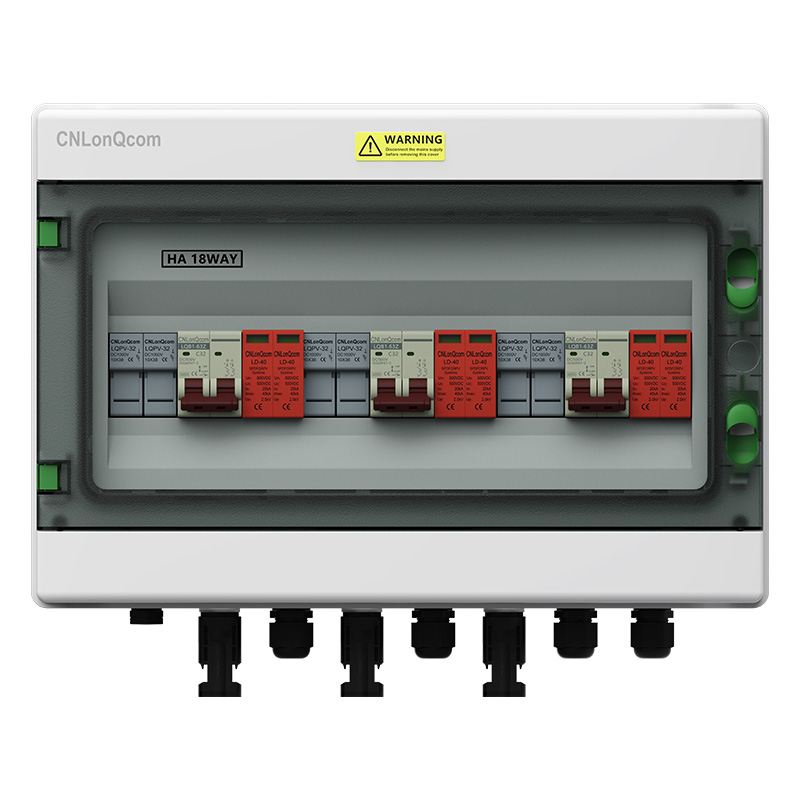

PV Combiner Box 3 in 3 Out DC500V

CNLONQCOM IP65 PV Combiner Box 3 in 3 out DC500V/600V/800V 회로 차단기와 야외 태양 광 패널 DC 시스템, RV, 보트 용 서지 낙뢰 보호 및 퓨즈
● 정격 전압 : DC500V/600V/800V
● 정격 전류 : 6/10/16/20/25/32/40/50/63a
● 문자열 : 3in 3out
● 문자열 당 최대 입력 전류 : 6/10/16/20/25/30a
● 문자열 당 최대 출력 전류 : 6/10/16/20/25/32/40/50/63a
● 커넥터 : MC-4 또는 PG
● 표준 : IEC60269-6, IEC60947-2, IEC61643-1
● 하우징 재료 : PC+ABS
● 인증서 : CE, IP65, ROHS, ISO9001

모델:LQX H3/3B.18 DC500V/600V/800V

문의 보내기

제품 설명

기술 데이터
모델	LQX H3/3B.18 DC500V/600V/800V
유형	MCB 및 SPD 및 퓨즈
끈	3에서 3
정격 전압 UE (V)	DC500/600/800
문자열 당 최대 입력 전류 (a)	15/20/25/30 옵션
문자열 당 최대 출력 전류 (a)	32/40/50/63 선택 사항
품질 인증서	CE 1 ISO9001 、 ROHS 、 IP65 、 TUV
기준	IEC60947-2 、 IEC61643-1 、 IEC60269-6
미니어처 회로 차단기 (MCB)		서지 보호기 (SPD)
프레임 정도 등급 현재 (a)	63	(8/20) 미국 (ka)	20
(a)의 정격 전류	32/40/50/63 선택 사항	IMAX (8/20) US (KA)	40
정격 전압 UE (V)	DC500/600/800	정격 전압 UE (V)	DC500/600/800
정격 절연 전압 UI (V)	DC1000	전압 보호 수준 (KV)	2.0/2.5
임펄스 견주 전압 UIMP (KV)	4	기둥	2p
파괴 용량 ICU (KA)	6	주택 자료	아빠
런 브레이킹 용량 LC (LCU)	75%	칩 두께 (MM)	6
곡선 유형	C	퓨즈
기둥	2	(a)의 정격 전류	15/20/25/30 옵션
배선 모드	극성, 상단 및 하단 또는 하단 안에 및 하단이 없습니다.	정격 전압 UE (V)	DC1000
주택 자료	아빠	기둥	2p
도체 자료	구리	퓨즈 크기 (mm)	10*38
기계 생활 (maxtimes)	20000	주택 자료	아빠
전기 생활 (maxtimes)	6000	환경
사전 설치된 PV 케이블		작동 온도	-25 +~ +60 ℃
케이블 직경	4 ~ 25mm	습기	≤95%
최대 전압 (V)	1000 ~ 2000	고도	2000m
최대 전류 (a)	10 ~ 200	설치	벽 장착
주택
재료	PC+ABS
보호 수준	IP65
충격 보호 수준	IK10
입력 또는 출력 커넥터	PG 또는 PV 커넥터

PV 콤비너 상자

● 3 in 3 out ● DC 500V/600V/800V ● 6 ~ 125a

IP65

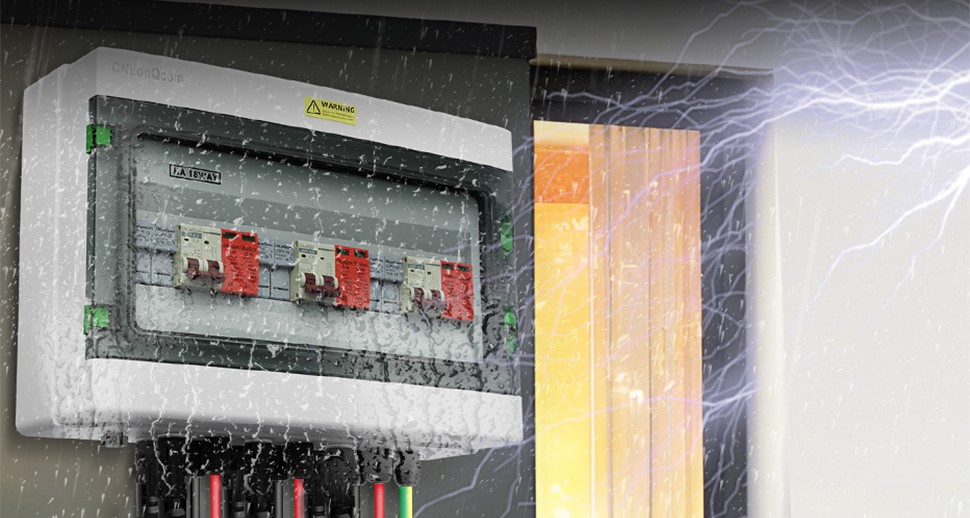

번개 보호
과도한 전압
과전류
단락
보호
IP65 방수
구리 도체
플러그 앤 플레이
무료 디자인 솔루션

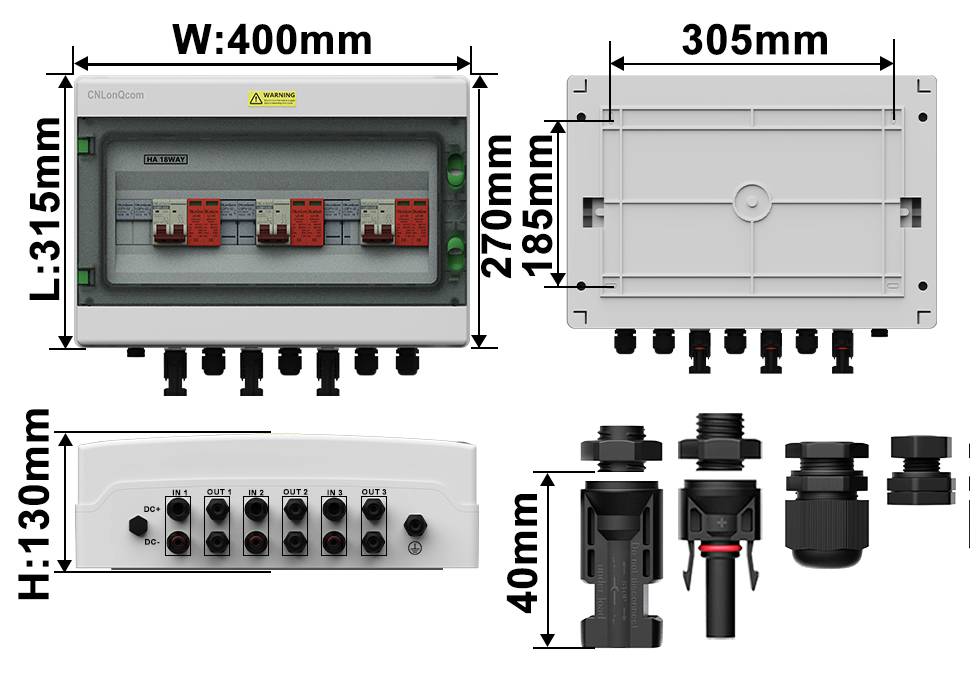

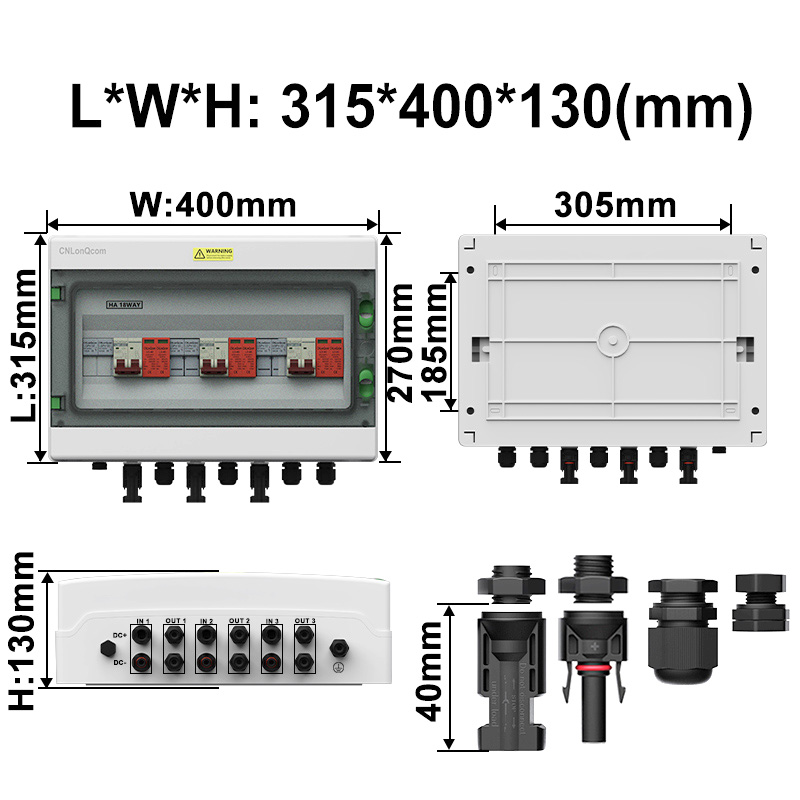

크기

lwh : 315400130 (mm)

마음의 평화를위한 기계적으로 업그레이드 된 압착 과정

팁:
mc-4 커넥터의 설치는 사전 설치된 케이블이 있습니다. PG 커넥터에는 없음
② 정격 전류 직경에 따라 기본적으로 Pre-Connected Cable 4 ~ 20mm²변경 또는 고객 요구 사항에 따라

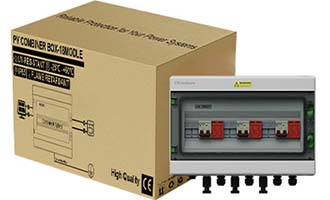

견고한 포장

1내부 상자의 제품

5 폴리 골판지가 추가로 강해졌습니다

2바닥 상자

5 폴리 골판지가 추가로 강해졌습니다

3배달

빠른 배송

모델	끈	내부 상자 (PCS/CM)	바닥 상자 (cm)	수량 (PCS)	G.W. (KGS)
LQX 3/2B.18 DC500V	3에서 3	1/4234.517.5	453657	3	15

완전히 인증

고품질 및 저렴한 가격을 가진 브랜드 소스 제조업체

ISO :20224Q20298ROS
MCB :OP221014.WLNCO77
spd :OP221014.WLNC076
상자:ZRC2312055XY-LVD-C1
퓨즈:OP221014.WLNCO75
커넥터 :SP1001GZ2204569

팁 : 더 많은 인증서는 당사에 문의하십시오

Ation 및 배선을 설치하십시오

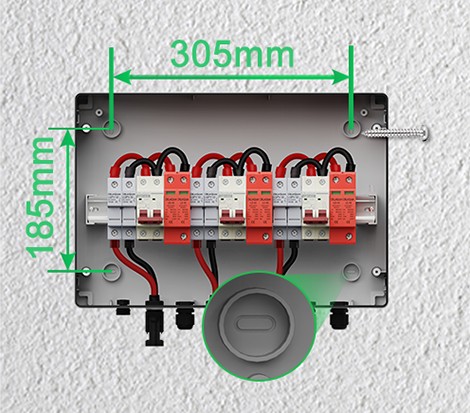

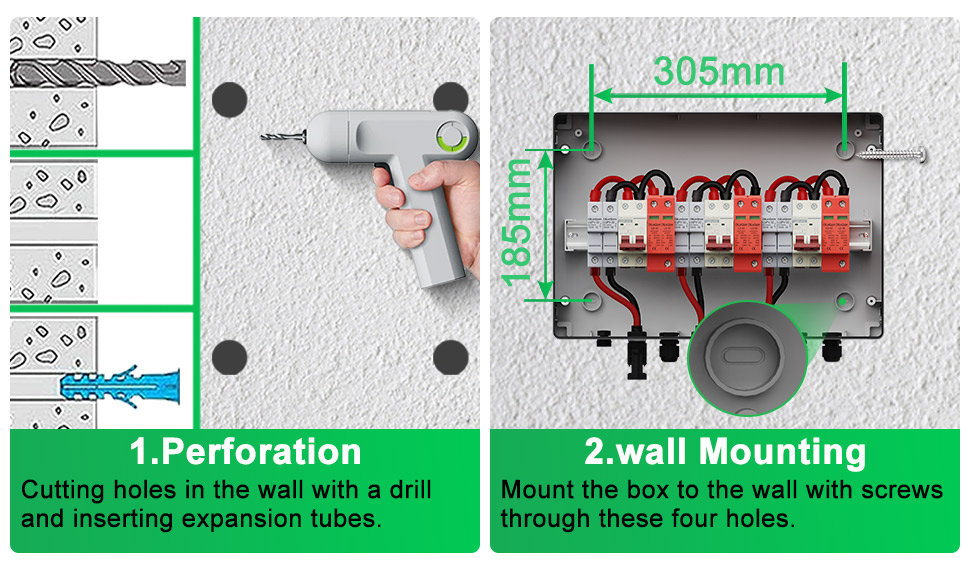

설치

1. 강력한

드릴로 벽에 구멍을 자릅니다 및 팽창 튜브 삽입.
2. 벽 장착

나사로 상자를 벽에 장착하십시오 이 네 개의 구멍을 통해.

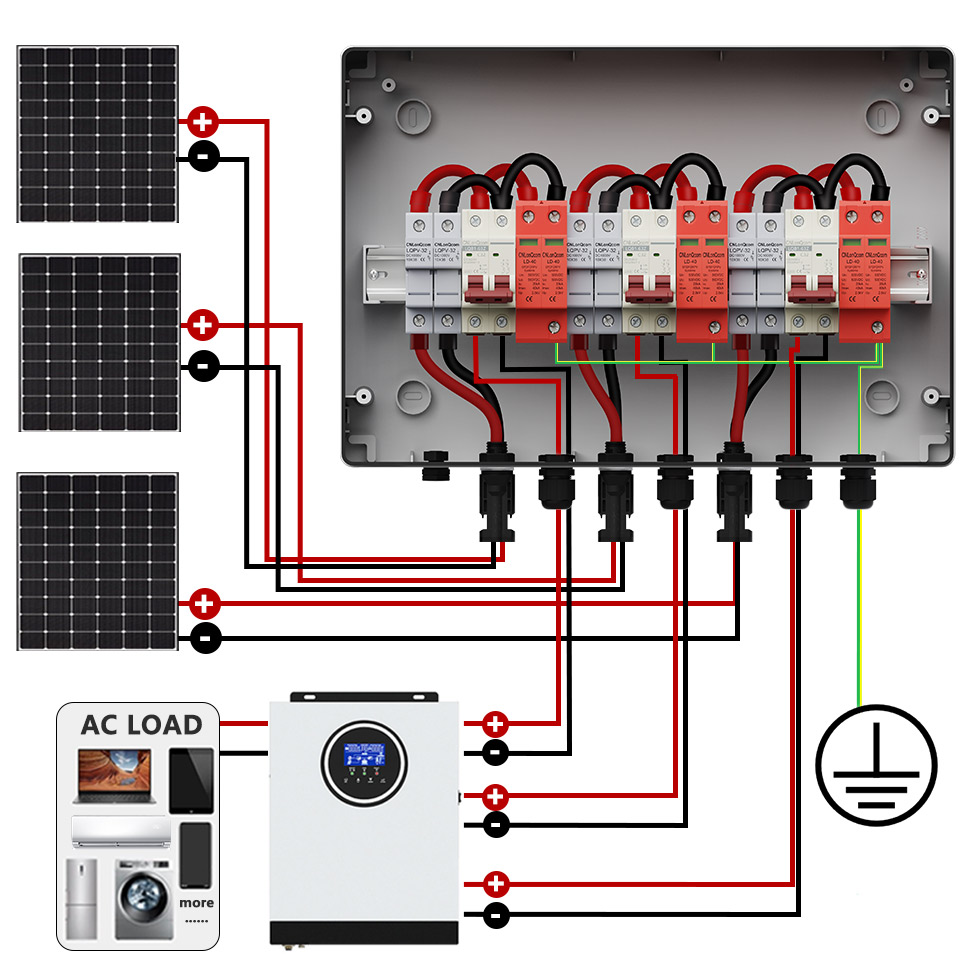

3 in 3 out 배선

제품 세부 사항

방수 등급 IP65

몇 가지 시뮬레이션 방수 테스트 후
제품이 보호 수준 IP65를 충족하는지 확인합니다

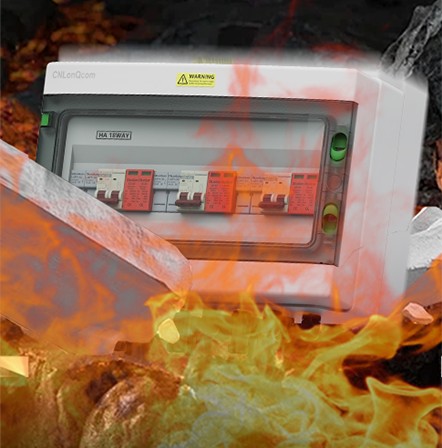

불꽃
지연자

불연성
UV 저항성
PC+ABS 쉘

쉘은 PC+ABS 재료로 만들어졌으며
햇빛을 두려워하지 않습니다.
저항하다
열과 추위

-25 ° C ~+60 ° C에서의 정상 작동
방수복
물개

내부에 두 개의 방수 씰이 있습니다
그리고 외부
플러그 앤 플레이

PV 또는 PG 커넥터가 장착되었습니다
빠른 연결을 위해
벽 장착

네 모서리 모두에 견고하게 장착되었습니다.
단단하고 떨어지지 않습니다

DC 회로 차단기

정격 전압	DC 500V
정격 전류	10 ~ 125a
폴	3x2p
기준	IEC 60947-2
인증서	CE

DC 서지 보호기

정격 전압	DC 500V
방전 전류	20 / 40ka
폴	3x2p
기준	IEC 61643-31
인증서	CE

DC 퓨즈

정격 전압	DC 1000V
정격 전류	6-30a
퓨즈 크기	10*38mm
기준	IEC 60269-6
인증서	CE

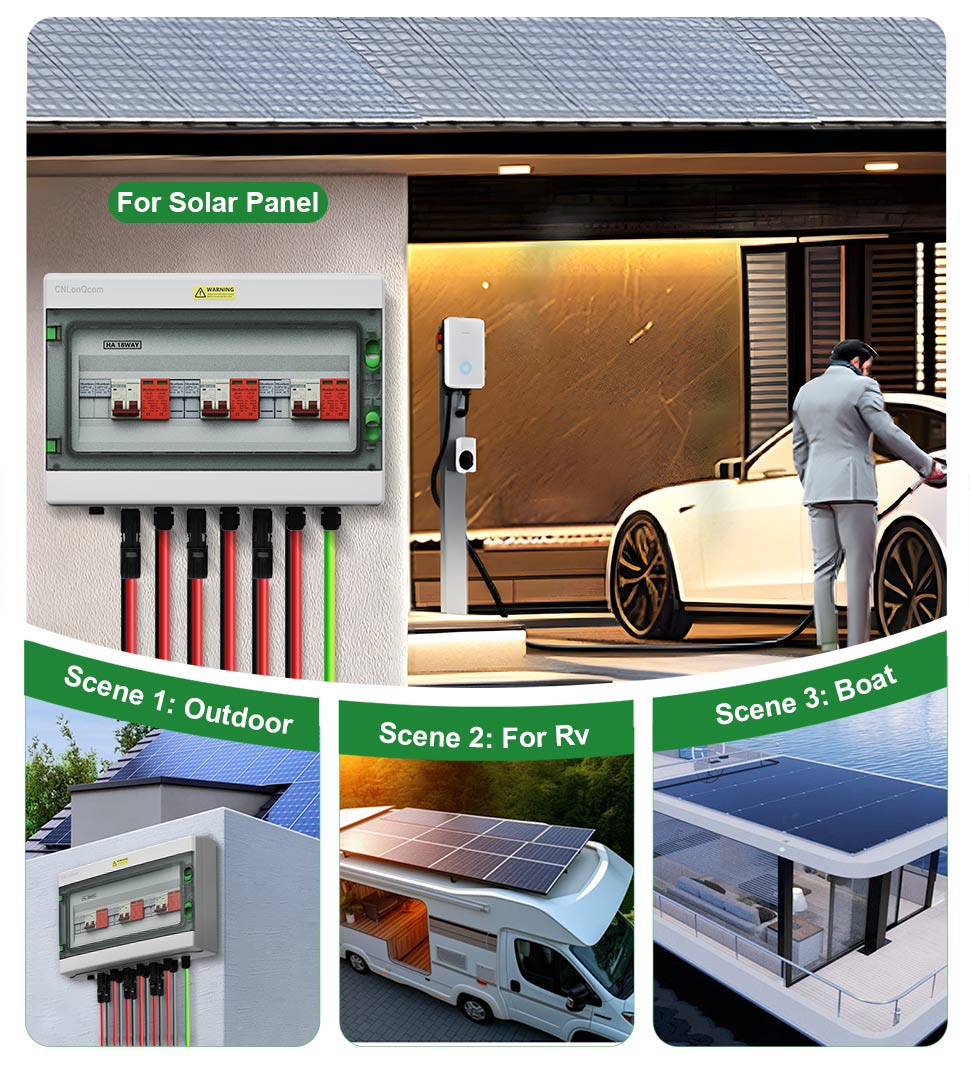

애플리케이션 SCERAIRI10

CNLONQCOM의 HA 시리즈 플라스틱 PV Combiner Box 3 in 3 out DC500V는 밀봉 된 구조, 과부하 보호, 단락 보호, 과전압 보호, 먼지, 수분 및 번개 보호 기능을 갖춘 PC+ABS 방수 케이스를 특징으로합니다.

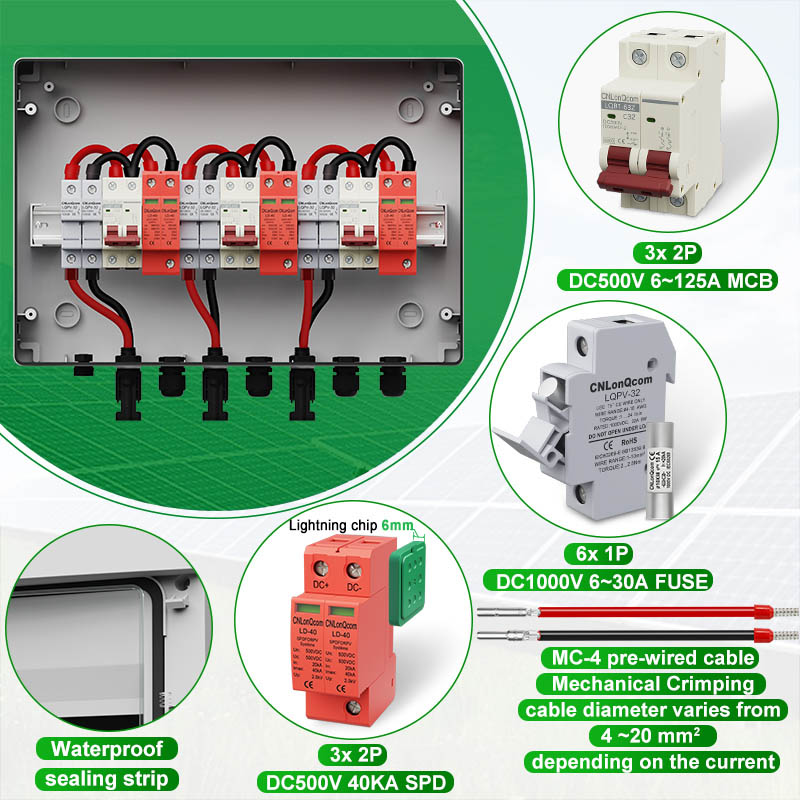

HA 시리즈 플라스틱 PV Combiner Box 3 in 3 Out DC500V/600V/800V의 내부 구성 요소는 PA 쉘로 만들어진 2P MCB, 2P SPD 및 2P 퓨즈입니다.

SPD 모듈과 퓨즈 코어는 손상시 덮개를 제거하지 않고도 빠르게 교체 할 수 있습니다.

CNLONQCOM의 HA 시리즈 플라스틱 PV Combiner Box 3 in 3 Out DC500V/600V/800V는 주로 PV 시스템의 보호에 사용되며 종종 오프 그리드 또는 그리드 연결 시스템에 사용됩니다. PV 패널, RV, 보트, 야외 PV, 가정 및 등

PV Combiner Box 3 in 3 out DC500V/600V/800V는 인버터와 태양 전지판을 손상으로부터 효과적으로 보호하고 화재로부터 보냅니다.
