DC 결합기 박스의 사용 시나리오는 무엇입니까?

A의 작동 원리결합기 상자주로 회로 연결 및 보호와 관련됩니다. 태양광 모듈은 DC 전원을 생성할 때 케이블을 통해 결합기 박스의 입력 포트에 연결됩니다. 결합기 박스 내의 회로는 이 DC 전력을 결합 및 분배한 다음 결합된 DC 전력을 인버터 또는 기타 장비로 출력합니다. 결합 과정에서 결합기 박스는 각 태양광 스트링의 전류, 전압, 전력과 같은 매개변수를 모니터링하고 단락, 역접속 및 과전류에 대한 보호 장치를 구현합니다.

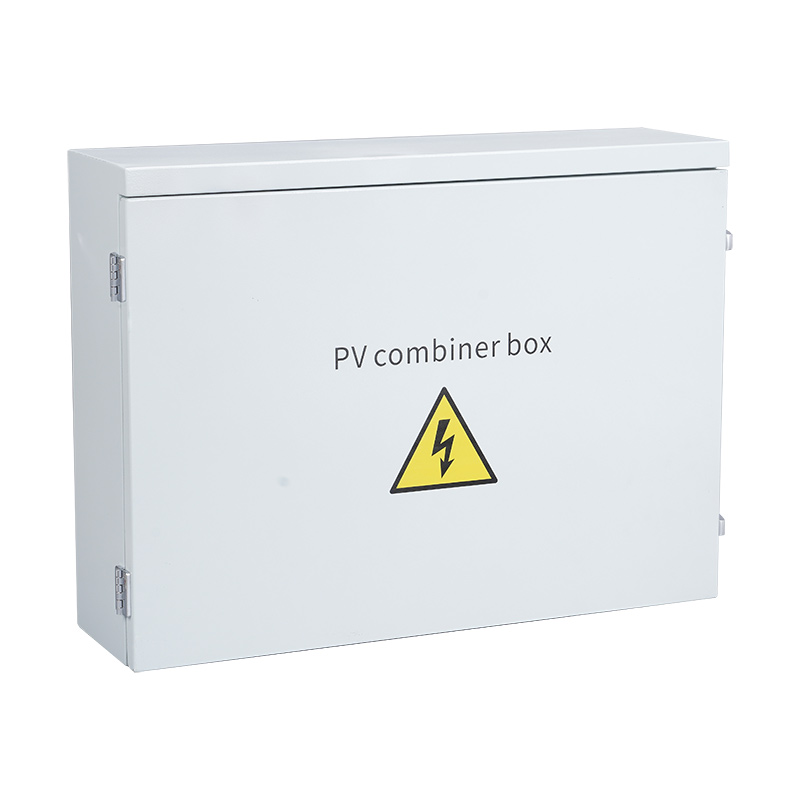

1. DC 결합기 상자

이는 여러 가지를 결합한DC태양전지 어레이에서 생성된 전류를 인버터 입력으로 보냅니다. 그리드에 미치는 영향을 줄이고 과도한 전압으로 인한 인버터 손상을 방지하기 위해 일반적으로 다중 채널 병렬 연결이 사용됩니다. 인버터의 입력 DC 전압 범위에 따라 동일한 사양의 특정 수의 PV 모듈을 직렬로 연결하여 PV 모듈 스트링을 형성합니다. 그런 다음 이 스트링은 PV 어레이 낙뢰 보호 결합 상자에 연결됩니다. 그런 다음 출력은 피뢰기 및 회로 차단기를 통해 라우팅되어 후속 인버터에 대한 연결을 용이하게 합니다.

2. AC 결합기 상자

스트링 인버터로 구성된 태양광 발전 시스템에 사용되며 인버터의 AC 출력측과 계통 연결점/부하 사이에 설치됩니다. 입력 회로 차단기, 출력 회로 차단기, AC 피뢰기 및 옵션 지능형 모니터링 장비(시스템 전압, 전류, 전력, 전기 에너지 및 기타 신호 모니터링)가 장착되어 있습니다. 주요 기능은 여러 인버터의 출력 전류를 결합하고 AC 계통 연결 측/부하로 인한 피해로부터 인버터를 보호하는 것입니다. 인버터 출력의 차단점 역할을 하여 시스템의 안전성을 향상시키며, 설치 및 유지보수 인력의 안전을 보호합니다.

컴바이너 박스의 전기 설치에 관한 참고 사항

(1) 전문 전기 기술자만이 전선을 작동하고 연결할 수 있습니다. 작동 및 배선은 국가 및 지역의 관련 표준을 준수해야 합니다.

(2) 설치하기 전에결합기 상자, 절연 저항계를 사용하여 내부 구성 요소에 대한 절연 테스트를 수행하십시오.

(3) 박스 내 구성요소의 배치 및 간격은 관련 규정의 규정을 준수해야 하며 시운전, 작동, 유지보수, 검사 및 안전 작동 요구사항을 보장해야 합니다.

(4) 입력과 출력을 반대로 연결할 수 없습니다.

(5) PV 낙뢰 보호 정션박스를 PV 발전 시스템에 연결한 후 낙뢰 보호 박스의 접지 단자를 낙뢰 보호 접지선 또는 버스바에 확실하게 연결해야 합니다.

(6) 외부 배선 연결 시 배선이 느슨해지지 않도록 나사를 단단히 조이십시오.

(7) 페이딩 방지 시스템 다이어그램과 필요한 보조 배선 다이어그램은 상자 내부 또는 캐비닛 도어에 단단히 부착되어야 합니다.

(8) 배선에는 난연성 케이블을 사용하십시오. 접촉이 잘 되도록 깔끔하고 아름답게 배열하고 안전하게 설치해야 합니다.
