배선용 차단기(MCCB) 이해: 전기 회로 안전의 "보호자"

저전압 배전 시스템에는 회로의 안전을 조용히 지켜주는 핵심 장치가 있습니다.성형 케이스 회로 차단기(MCCB). 굉음으로 작동하는 대형 모터나 주의를 끄는 정밀 기기와 달리 MCCB는 강력한 보호 기능과 폭넓은 적응성 덕분에 산업 생산, 건축 전기 시스템, 신에너지 애플리케이션 등의 시나리오에서 없어서는 안 될 '안전 수호자'가 되었습니다. 오늘 우리는 이 장치가 회로 안전을 보호하는 방법에 대한 비밀을 밝히기 위해 다차원에서 탐구할 것입니다.

I. MCCB 알아보기: MCCB란 무엇이며 무엇이 다른가요?

기본적으로 MCCB는 저전압 배전 시스템에 사용되는 보호 전기 장치로, 회로 안전의 "보호자"로서의 핵심 역할을 합니다. 구조적으로는 주로 고강도 절연 플라스틱 인클로저, 전도성 접점 및 트립 장치로 구성됩니다. 절연 인클로저는 내부 구성 요소를 외부 간섭으로부터 보호할 뿐만 아니라 감전 위험도 효과적으로 방지합니다.

많은 사람들이 MCCB를 보다 일반적인 소형 회로 차단기(MCB)와 혼동하지만 둘 사이에는 상당한 차이가 있습니다. MCB에 비해 MCCB는 더 높은 정격 전류(일반적으로 63A ~ 1600A 범위)와 더 강력한 차단 용량을 갖추고 있어 고전력 전기 시나리오를 처리할 수 있습니다. 예를 들어, MCB는 일반적으로 가정용 소켓 및 조명 회로에 사용되는 반면, MCCB는 공장 작업장의 모터 보호 및 대형 건물의 주 배전 회로에 더 많이 사용됩니다.

II. 핵심 기능 공개: MCCB는 어떻게 회로 안전을 보호합니까?

MCCB의 핵심 가치는 "보호"에 있으며, 이는 다양한 차원의 회로 오류 위험에 대응하기 위해 세 가지 주요 기능으로 나눌 수 있습니다.

첫 번째는 과부하 보호입니다. 공장에서 여러 장치가 동시에 시동되어 과도한 부하가 발생하는 등 회로의 전류가 회로 차단기의 정격 전류를 지속적으로 초과하는 경우 전류의 열 효과로 인해 차단기 내부의 바이메탈 스트립이 가열되어 변형됩니다. 그러면 트리핑 메커니즘이 트리거되어 회로가 빠르게 차단됩니다. 이 공정은 장기간의 과열로 인해 전선의 절연층이 타는 것을 효과적으로 방지하여 화재 발생을 막습니다.

두 번째는 단락 보호입니다. 단락은 회로에서 가장 위험한 결함 중 하나입니다. 이러한 상황이 발생하면 갑작스러운 대량 전류의 급증으로 인해 장비가 소실될 수 있으며 심지어 폭발이 발생할 수도 있습니다. 이 시점에서 MCCB의 전자기 트립 장치가 작동합니다. 대전류에 의해 생성된 강한 전자기력이 철심을 빠르게 끌어당겨 트립 메커니즘을 구동하여 회로의 "비상 브레이크"와 마찬가지로 밀리초 단위로 회로를 차단하여 결함 손실을 최대한 최소화합니다.

또한 다양한 애플리케이션 시나리오의 요구 사항에 따라 MCCB에 추가 보호 기능을 장착할 수 있습니다. 예를 들어, 잔류 전류 모듈을 추가하면 누전 방지 기능을 통해 감전을 방지할 수 있습니다. 과전압/저전압 보호 모듈을 설치하면 전압 이상으로 인한 손상으로부터 정밀 장비를 보호하여 기능의 유연성을 충분히 발휘할 수 있습니다.

III. 주요 매개변수: 올바른 장치를 선택하기 위한 "하드 지표"

MCCB가 최적의 보호를 제공하려면 올바른 매개변수를 선택하는 것이 중요합니다. 다음 핵심 매개변수는 회로 차단기를 특정 전기 시나리오에 적용할 수 있는지 여부를 직접적으로 결정합니다.

정격 전류(In)는 차단기가 지속적으로 흘릴 수 있는 최대 전류를 나타내는 기본 매개변수입니다. 부하 전력에 따라 정확하게 일치해야 합니다. 예를 들어, PV(광전지) 시스템에서 MCCB의 정격 전류는 PV 어레이의 출력 전류를 기준으로 선택해야 합니다. 너무 작거나(잦은 트리핑 방지) 너무 커서(보호 목적 상실 방지)서는 안 됩니다.

차단 용량(Icu/Ics)은 고장 처리 능력과 관련이 있으며 회로 차단기가 안전하게 차단할 수 있는 최대 고장 전류를 나타냅니다. MCCB를 선택할 때는 계산된 배전 시스템의 단락 전류 값을 고려해야 합니다. 차단용량이 부족할 경우, 단락사고 시 차단기가 효과적으로 회로를 차단하지 못하여 오히려 더 심각한 안전사고로 이어질 수 있습니다.

정격 전압(Ue)은 회로의 전압 레벨과 일치해야 합니다. 일반적인 정격에는 220V 단상 및 380V 3상이 포함됩니다. 전압 불일치는 회로 차단기의 정상적인 작동에 영향을 미칠 뿐만 아니라 내부 구성 요소도 손상시킬 수 있습니다.

트리핑 곡선은 보호 감도를 결정합니다. 일반적인 곡선 유형(B, C, D)은 다양한 하중에 적합합니다. 예를 들어, 곡선 C는 조명 및 일반 전력 부하에 적용할 수 있는 반면, 돌입 전류에 대한 내성이 더 강한 곡선 D는 모터 및 압축기와 같이 시동 전류가 높은 장비에 더 적합합니다.

IV. 광범위한 응용 분야: 산업부터 일상 생활까지 "안전 장벽"

뛰어난 성능으로 인해 MCCB는 저전압 배전의 거의 모든 측면에 적용됩니다.

산업용 배전 분야에서 MCCB는 공장 작업장에서 "안전 관리자" 역할을 하여 모터, 생산 라인 및 대형 공작 기계와 같은 고전력 장비에 과부하 및 단락 보호 기능을 제공하여 생산 공정이 회로 결함으로 인해 중단되지 않도록 보장합니다.

쇼핑몰, 사무실 건물 또는 고층 주거용 건물 등 건물 전기 시스템에서 MCCB는 배전함의 주 스위치 또는 바닥 배전용 보호 스위치로 사용되는 경우가 많습니다. 건물 전체의 전기 안전을 보호하고 국지적 회로 결함으로 인한 대규모 정전이나 화재를 예방합니다.

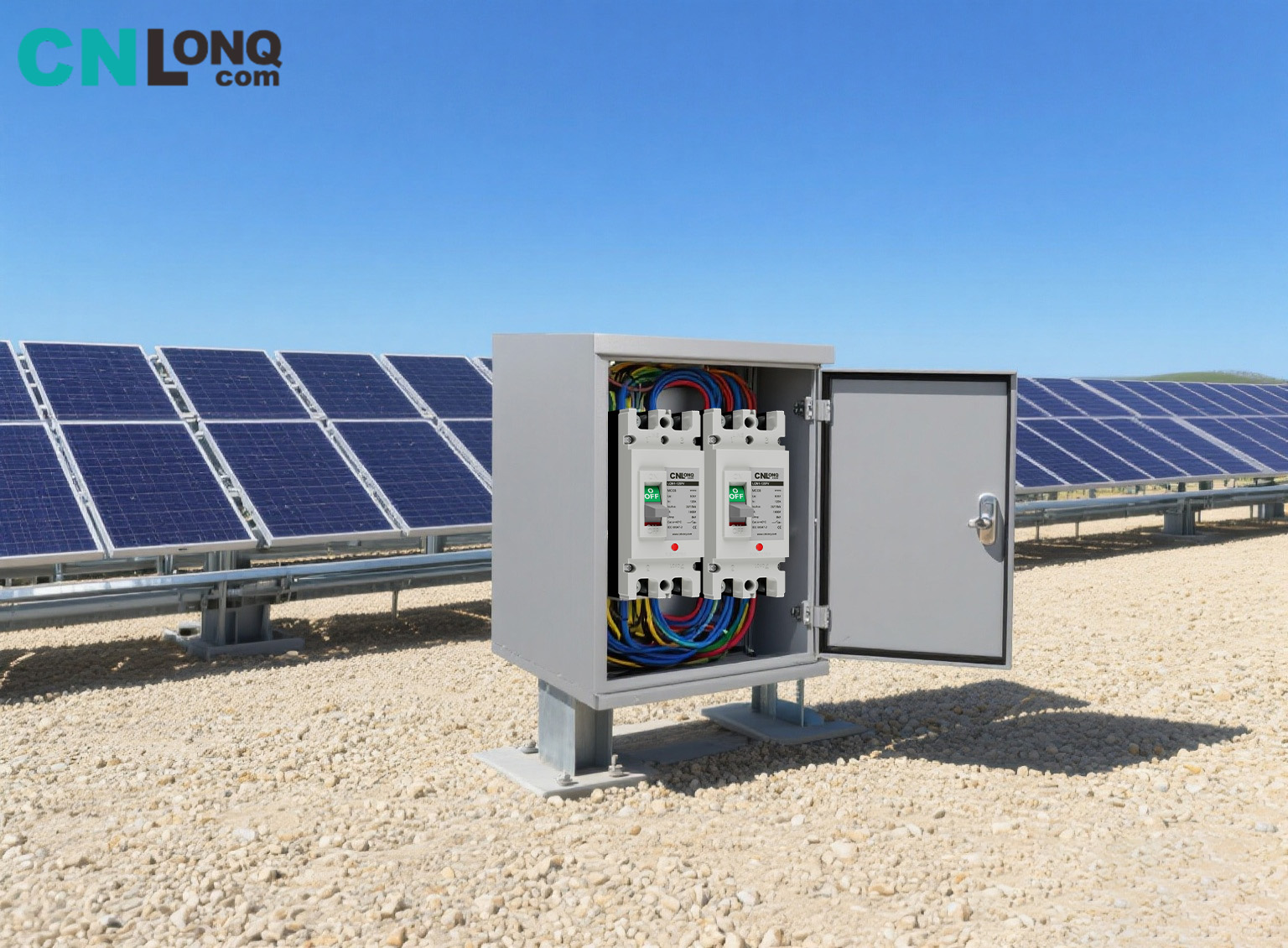

새로운 에너지 분야에서도 이들의 역할은 마찬가지로 중요합니다. PV 시스템에서 MCCB는 결합기 박스와 인버터 측에 설치되어 PV 어레이의 출력 회로를 보호합니다. 에너지 저장 시스템에서는 배터리 회로를 보호하여 배터리의 과충전 및 단락과 같은 안전 위험을 방지하고 청정 에너지 적용을 보호합니다.

빌라 및 대형 주택과 같은 민간 고전력 시나리오에서도 MCCB는 중앙 에어컨, 전기 온수기 및 집 전체 정수 시스템과 같은 고전력 가전 제품에 대한 안정적인 보호를 제공하여 일반 MCB의 정격 전류가 부족한 문제를 해결할 수 있습니다.

V. 핵심 장점: MCCB가 "선호되는 선택"인 이유는 무엇입니까?

다른 보호 장치와 비교할 때 MCCB는 뚜렷한 장점을 갖고 있으며, 이는 널리 적용되는 주요 이유입니다.

강력한 환경 적응성이 주요 특징입니다. 고강도 절연 플라스틱 인클로저는 고온, 저온, 습도, 자외선 등 열악한 환경을 견딜 수 있습니다. 실외 PV 발전소이든 지하 배전실이든 MCCB는 안정적으로 작동할 수 있으며 환경 요인으로 인해 노후화되거나 고장날 가능성이 적습니다.

높은 신뢰성은 핵심 부품의 정밀도에 반영됩니다. 트립유닛 등 핵심부품은 안정된 정밀도를 유지하며, 장기간 사용 시 오작동이나 보호 불량의 위험이 거의 없어 회로 안전을 지속적으로 보호해 줍니다.

작동 및 유지 관리가 쉬워 사용 임계값이 낮아집니다. MCCB는 컴팩트한 구조와 적당한 크기로 설치 시 복잡한 도구 없이 다양한 배전 장비에 직접 통합될 수 있습니다. 일일 유지 관리에는 인클로저 손상이나 느슨한 배선에 대한 정기적인 점검과 "트립 버튼"의 연간 수동 테스트만 필요합니다. 빈번한 구성 요소 교체가 필요하지 않으므로 운영 및 유지 관리 비용이 크게 절감됩니다.

또한 뛰어난 확장성을 통해 MCCB는 지능적인 요구 사항에 적응할 수 있습니다. 보조 접점 및 경보 모듈을 추가하면 원격 모니터링 및 오류 경보와 같은 기능을 실현할 수 있어 현대 배전 시스템의 지능형 관리 요구 사항을 충족할 수 있습니다.

6. 사용 및 유지 관리: "보호자"의 장기적 작동 보장

MCCB가 장기간 안정적인 성능을 유지하려면 표준화된 사용과 정기적인 유지 관리가 필수적입니다.

설치 표준을 엄격히 준수해야 합니다. 배선 시 접촉 불량으로 인한 과열을 방지하기 위해 단자를 조여야 합니다. 활선, 중성선 및 접지선을 올바르게 연결해야 합니다. 극성을 바꾸면 보호 기능이 무력화되어 잠재적인 안전 위험이 발생할 수 있습니다.

일상적인 유지 관리를 무시해서는 안됩니다. 분기마다 인클로저 손상이나 균열 및 느슨한 단자를 확인하는 것이 좋습니다. 매년 "트립 버튼"을 수동으로 눌러 보호 기능이 정상적으로 작동하는지 테스트합니다. 버튼이 트립을 트리거하지 못하는 경우 시기적절한 검사 또는 교체가 필요합니다.

동시에 대체 금기 사항을 염두에 두어야 합니다. 결함으로 인한 트립 후에는 무작정 차단기를 재설정하지 마십시오. 먼저 오류의 원인(예: 과부하된 장비 또는 라인의 단락 지점)을 식별하고 오류가 해결된 후에만 재설정하십시오. 차단기가 반복적으로 트립되거나 외함이 파손된 경우에는 눈에 띄는 외부 손상이 없더라도 즉시 교체해야 하며, 장비 노후화로 인한 안전사고로 이어질 수 있으므로 '오작동'은 허용되지 않습니다.

기본 구조부터 핵심 기능까지, 매개변수 선택부터 실제 적용까지 MCCB는 저전압 배전 시스템을 위한 견고한 "안전 장벽"을 구축합니다. 이를 올바르게 이해하고 사용하면 회로의 안전성이 더욱 향상되고 생산 및 일상 생활의 안정적인 운영을 강력하게 지원할 수 있습니다.
