회로 차단기 및 서지 보호기 : 태양 광 시스템의 안전 보호자

소개

태양 광 발전 시스템에서는 태양 전지판 및 인버터와 같은 "별 장비"외에도 시스템의 안전 - 회로 차단기 및 서지 보호기 (SPD)를 조용히 보호하는 두 개의 "성명이없는 영웅"이 있습니다. 그것들은 전력 시스템의 "퓨즈"및 "번개 막대"와 같으며 전기 결함과 번개로부터 전체 태양 광 시스템을 지속적으로 보호합니다. 이 기사는 태양 광 시스템 에서이 두 가지 주요 보호 장치의 중요한 역할을 수행 할 것입니다.

I. 회로 차단기 : 태양 광 시스템의 "안전 스위치"

회로 차단기의 기능

회로 차단기는 태양 광 시스템에서 가장 중요한 과전류 보호 장치이며 주로 세 가지 주요 작업을 수행합니다.

과부하 보호 : 전류가 설계 값을 초과하면 회로를 자동으로 차단합니다.

단락 보호 : 단락 오류가 발생한 경우 빠르게 분리

수동 연결 해제 : 시스템 유지 보수를위한 안전한 단절 지점을 제공합니다.

2. 태양 광 전용 회로 차단기에 대한 특별 요구 사항

일반적인 AC 회로 차단기와 달리 태양 광 DC 회로 차단기는 특수 설계가 필요합니다.

DC 아크 소화 기능 : DC 아크는 소멸하기가 더 어렵고 더 강한 아크 소화 챔버 설계가 필요합니다.

고전압 수준 : 태양 광 시스템의 작동 전압은 1000V 이상에 도달 할 수 있습니다.

기상 저항 : 야외 설치에는 방진 및 방수 (최소 IP65 등급)가 필요합니다.

3. 일반적인 응용 프로그램 위치

배터리 패널 시리즈 출력 터미널

인버터의 DC 입력 단자

커뮤니케이션 및 네트워크

II. 서지 보호기 : "전기 서지"에 대한 방어선

태양 광 시스템이 직면 한 급증 위협

대량 분포 영역과 노출 된 위치로 인해 태양 광 시스템은 특히 다음에 취약합니다.

직접 번개 스트라이크 (낮은 확률이지만 매우 파괴적)

유도 된 번개 (가장 일반적인 위협)

스위치 작동 오버 전압 (시스템에서 내부적으로 생성)

2. 서지 보호기의 작동 원리

SPD는 나노초 시간 내에 "전기 유출"과 같습니다.

비정상 전압을 감지하십시오

낮은 임피던스 경로를 설정하십시오

지구에 위험한 에너지를 채널로 채널하십시오

3. 태양 광 시스템에서 SPD의 특수성

DC SPD : DC 시스템을 위해 특별히 설계되어야합니다.

양극 보호 : 양극과 음의 회로를 동시에 보호합니다.

연속 작동 전압 : 태양 광 시스템의 고전압에 적합해야합니다.

III. 시너지 방지 : 1+1> 2 보안 효과

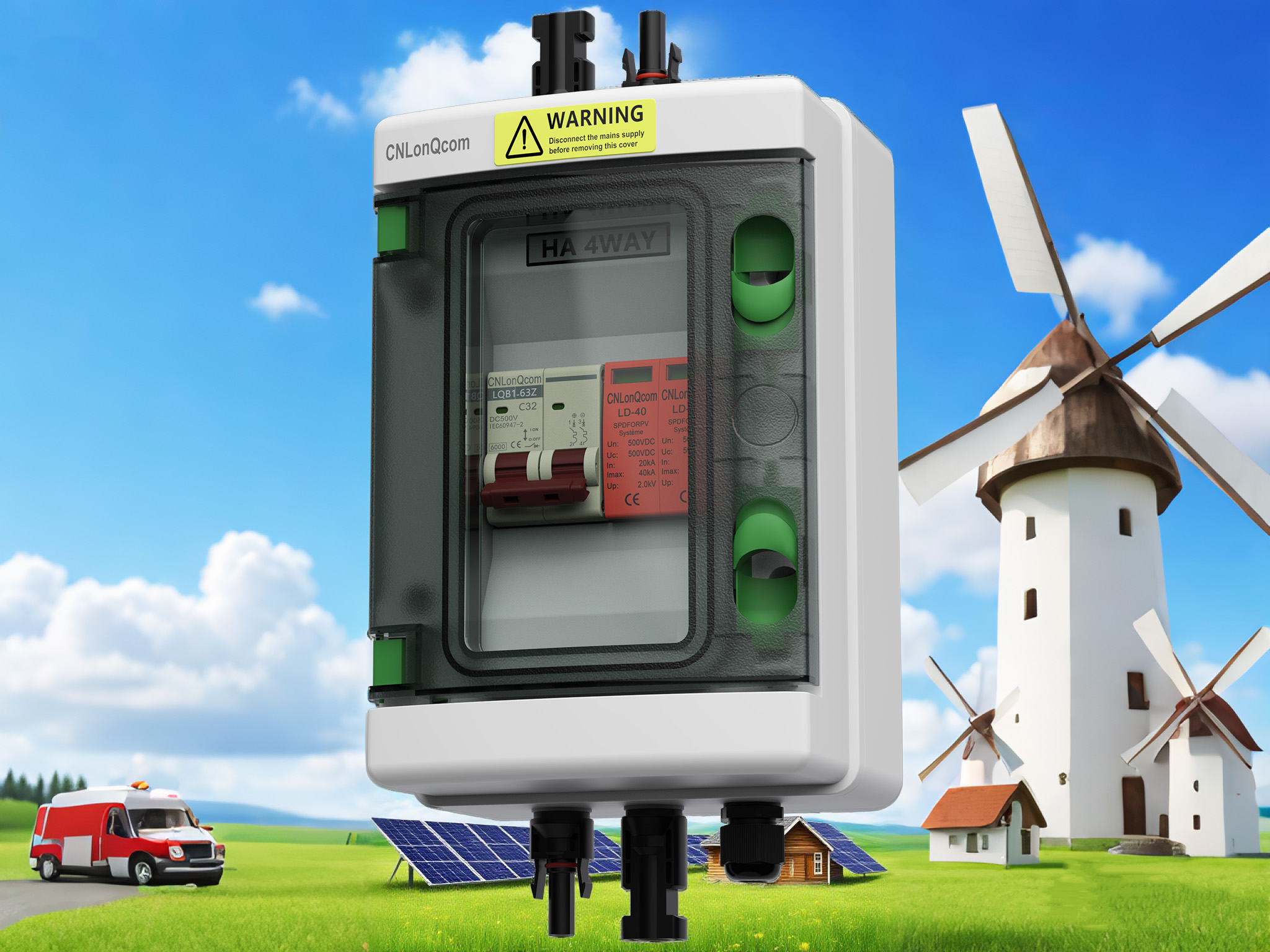

실제 시스템에서는 회로 차단기와 SPD를 함께 사용해야합니다.

계층 적 보호 시스템

1 단계 보호 (수신 라인 끝) : 방전 증폭 전류

2 차 보호 (분포 끝) ​​: 잔류 압력을 추가로 제한합니다

회로 차단기와 협력하여 : SPD가 실패 할 때 백업 보호를 제공합니다.

전형적인 배선 체계

SPD는 라인에 평행하게 연결되어 있으며 시리즈 회로 차단기로 보호됩니다.

IV. 선택 및 유지 보수를위한 핵심 사항

회로 차단기 선택

정격 전압은 최대 시스템 전압보다 크거나 동일합니다.

차단 용량은 예상되는 단락 전류보다 크거나 동일합니다.

SPD 선택

최대 연속 작동 전압 UC는 시스템 전압의 1.2 배 이상입니다.

Inrush Current iimph12.5ka (일류 보호)

유지 보수 제안

매년 뇌우 시즌 전에 확인하십시오

SPD 상태 표시기 창에주의하십시오

회로 차단기가 작동하는 횟수를 기록하십시오

결론

태양 광 시스템에서 회로 차단기와 서지 보호기는 잘 조정 된 "안전 파트너"와 같습니다. 회로 차단기는 시스템 내에서 과전류 결함을 처리하는 반면 SPD는 외부 서지 공격을 방어합니다. 그들의 공동 작업은 25 년 이상 태양 광 발전소의 안전한 운영을 보장합니다. 발전소 소유자의 경우 고품질 보호 장치를 선택하고 정기적으로 유지하는 것이 투자 수익 보장의 중요한 부분입니다.
