태양 광 PV 시스템에 대한 포괄적 인 안내서 : 작업 원칙에서 주요 구성 요소에 이르기까지

태양 광 발전 (PV) 시스템은 주요 청정 에너지 솔루션으로 전 세계적으로 빠르게 성장하고 있습니다. 그러나 많은 사람들이 자신의 작동 방식과 중요한 구성 요소에 익숙하지 않습니다. 이 기사는 결합기 상자, 과도한 전압 보호기, 차단기 스위치, 태양열 커넥터, 퓨즈 및 MCCB (Molded Case Circuit Breakers)와 같은 주요 장비에 대한 자세한 설명과 함께 태양 광 PV 시스템이 구조화되고 작동하는 방법에 대한 심층 분석을 제공합니다.

1. 태양 광 PV 시스템은 어떻게 구성됩니까?

태양 광 PV 시스템의 핵심 목표는 햇빛을 전기로 변환하여 그리드 또는 에너지 저장으로 안전하게 전달하는 것입니다. 전체 시스템에는 일반적으로 다음 구성 요소가 포함됩니다.

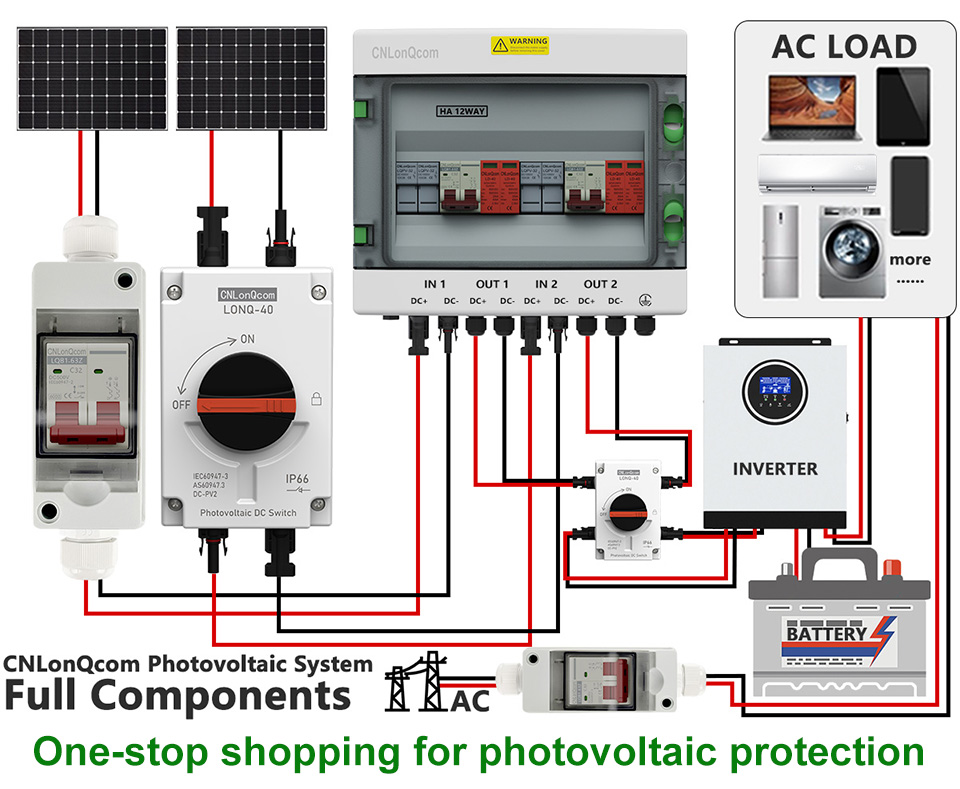

태양 전지판 (PV 모듈) → 햇빛을 흡수하고 직류 (DC)를 생성합니다.

콤비너 상자 (LQX/LQT시리즈) → 여러 태양 전지판의 전류를 결합합니다

인버터 → DC를 교대 전류 (AC)로 변환

전력 분배 및 보호 장치 (퓨즈, 회로 차단기,차선 스위치→ 시스템 안전을 보장합니다

에너지 저장 시스템 (선택 사항) → 과도한 전기를 저장합니다 (예 : 리튬 배터리)

그리드 또는로드 → 가정, 사업체 또는 그리드에 전원 공급 장치

2. 태양 광 PV 시스템은 어떻게 작동합니까?

(1) 광전지 효과 및 발전

햇빛은 태양 전지판 (PV 모듈)을 때리고 실리콘 반도체 재료는 광자를 흡수하여 직류 (DC)를 생성합니다.

단일 패널은 일반적으로 30V-50V (DC)를 생성하며, 햇빛 강도 및 패널 효율에 따라 전류가 있습니다.

(2) 전류 결합 (Combiner Box)

다중 패널은 직렬 또는 병렬로 연결되며 결합 된 전류는 중앙 집중식 관리를 위해 PV Combiner Box로 흐릅니다.

콤비너 박스에는 퓨즈, SPD (Surge Protection) 및 과부하 또는 단락을 방지하기위한 전류 모니터링이 포함됩니다.

(3) DC 전력 분배 및 보호 (퓨즈, 차원 스위치, MCCBS)

퓨즈 (LQPV-32 시리즈) : 손상된 장비로 인해 과도한 전류를 방지합니다.

Isolator Switch (LONQ-40 시리즈) : 유지 보수를 위해 회로를 수동으로 분리합니다.

성형 케이스 회로 차단기 (LQM1/M3 시리즈) : 과부하 및 단락 보호 (예 : 1000V DC 등급 MCCB).

(4) 인버터 변환 (DC → AC)

DC Power는 인버터로 들어가서 가정 또는 산업 용도를 위해 220V/380V AC로 변환합니다.

그리드 타이 시스템은 과도한 전력을 그리드에 공급하는 반면 오프 그리드 시스템은 배터리에 저장합니다.

(5) 과도한/저전압 보호 (AVP 2P/4P 시리즈)

그리드 전압 변동이 변동하면 과도한/저전압 보호기가 자동으로 전원을 차단하여 장비 손상을 방지합니다.

(6) 배선 및 연결 (태양 커넥터)

MC4 태양 커넥터는 산업 표준으로 방수, 부식성 및 고전류 전송 (예 : 30A/1000V)을 보장합니다.

3. 태양 광 PV 시스템의 주요 구성 요소

(1) PV 콤비너 박스

기능 : 여러 태양 전지판 문자열을 결합하고 보호를 제공합니다.

주요 구성 요소 :

퓨즈 (과전류 보호)

서지 보호 장치(SPD) (번개 보호)

현재/전압 모니터링 (선택적 스마트 기능)

(2) 과도한/저전압 보호기 (OVP/UVP)

기능 : 전압이 너무 높거나 (> 270V AC)가 너무 낮거나 (<170V AC) 그리드 전압을 모니터링하고 분리 전원을 분리합니다.

(3) DC 차단기 스위치

기능 : 안전한 유지 보수를 위해 DC 회로를 수동으로 분리합니다.

일반적인 유형 :

로타리 아이스토 레이터 스위치 (실외 사용에 적합)

회로 차단기 유형 차단기 (통합 보호 기능)

(4) 태양 커넥터 (MC4 표준)

주요 기능 :

방수, UV 방지, 고온 내성

정격 전류 : 30A

정격 전압 : 1000V DC

(5) PV 퓨즈 (GPV/GR 시리즈)

기능 : 단락 및 과부하로부터 PV 어레이를 보호합니다.

표준 퓨즈와의 차이 :

고전압 등급 (DC 1000V+)

높은 파괴 용량 (큰 오류 전류를 방해 할 수 있음)

(6) 성형 케이스 회로 차단기 (Solar 용 MCCB)

기능 : DC 시스템에 과부하 및 단락 보호를 제공합니다.

일반적인 사양 :

정격 전압 : DC 1000V

정격 전류 : 32A-250A

4. 태양 광 PV 시스템의 응용

주거용 옥상 태양 광 (5kW-10kW, 스토리지 포함)

상업용 및 산업 PV 플랜트 (50kW-1MW, 그리드 타이드)

오프 그리드 태양계 (원격 구역, 배터리 기반)

Agrivoltaics (태양 + 농업 통합)

5. 미래의 트렌드 : 더 똑똑하고 효율적인 태양계

스마트 모니터링 : 모바일 앱을 통한 실시간 추적 (예 : 발전, 결함 경고).

태양 + 스토리지 통합 : Tesla Powerwall과 같은 하이브리드 시스템.

마이크로 인버터 : 더 높은 효율을 위해 각 패널을 개별적으로 최적화합니다.

결론

태양 광 PV 시스템은 PV 모듈의 프로세스 → 콤비너 박스 → 인버터 → 전력 분배 → 그리드/스토리지의 프로세스를 통해 작동합니다. 콤비너 박스, 퓨즈, 차단기 스위치, 커넥터 및 MCCB와 같은 중요한 구성 요소는 효율적이고 안전하며 안정적인 성능을 보장합니다.

태양열 설치를 고려하고 있다면 CNLONQCOM 고품질 PV 구성 요소 + 전문 보호 장치를 선택하여 시스템 수명 및 발전 효율을 극대화하십시오!

🔋 논의합시다 : 태양 광 PV 시스템의 어떤 측면이 가장 관심을 갖습니까?
