PV Combiner Box : 구성 요소 및 설치에 대한 완전한 가이드

첫째, 태양 광 접합 상자는 무엇입니까?

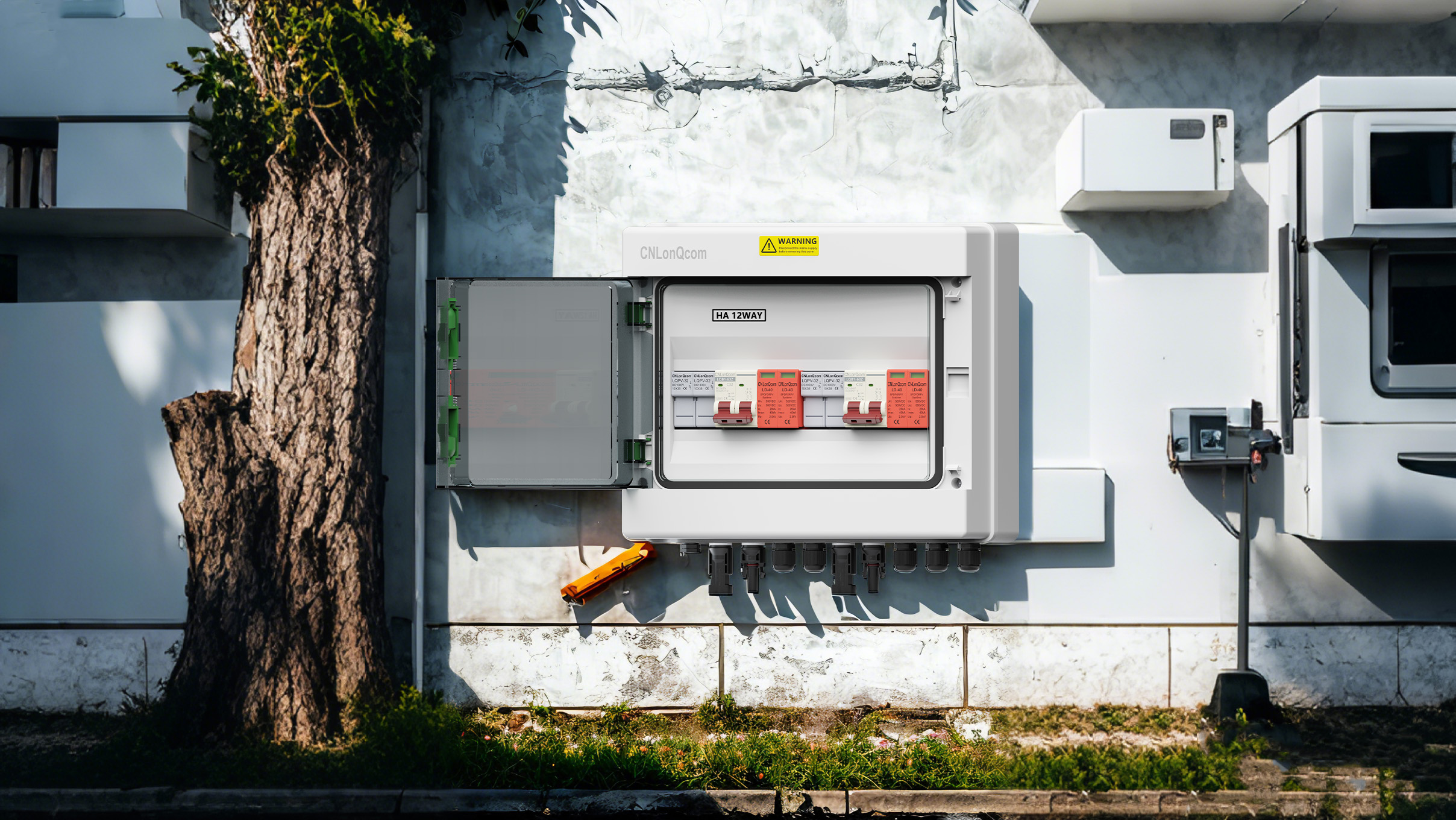

PV 콤비너 상자(PV Combiner Box)는 태양 광 발전 시리즈의 중앙 집중식 직류에 주로 사용되는 태양 발전 시스템의 주요 전기 장비이며 발전소의 안전하고 효율적인 작동을 보장하기 위해 과전류, 번개 보호 및 기타 보호 기능을 제공합니다.

둘째, 태양 광 접합 상자의 구성

핵심 구성 요소 :

입력 터미널 : 여러 PV 모듈을 연결합니다 (예 : 6-16 PV 모듈, 각 10A-15A 지원).

퓨즈/회로 차단기: 각 문자열을 과전류 손상으로부터 보호하십시오 (일반적으로 DC1000V/20A 사양).

번개 보호 모듈: SPD 서지 보호기 (40ka 배출 용량).

보조 부분 :

DC 격리 스위치: 비상 차단 회로.

방수 하우징 : IP65 보호 등급, 실외 환경에 적합합니다.

셋째, 설치 및 배선 단계

1. 설치 전 준비 :

설치 위치를 확인하십시오 (태양 광 배열에 가깝고 직사광선에서 멀리).

용기의 접지 터미널을 점검하십시오 (지면 저항 ≤4Ω).

2. 배선 과정 :

그룹 문자열 입력 :

해당 단자를 극성 (+/-)으로 연결하려면 각 단자의 전압이 일관되도록하십시오.

가상 가열을 방지하기 위해 MC4 커넥터를 고정하십시오.

출력 종료 :

인버터의 DC 입력 단자 (케이블 단면 영역 ≥4mm²)에 연결하십시오.

번개 보호 접지 :

SPD 그라운드 케이블 (≥6mm²)은지면 막대에 연결됩니다.

3. 전력 테스트 :

개방 회로 전압을 측정합니다 (인버터 입력 범위와 일치).

지능형 모니터링 데이터가 올바르게 전송되는지 확인하십시오.

4. 예방 조치

안전 사양 :

작동 중에 단열 장갑을 착용하십시오. Live와 함께 일하지 마십시오.

DC쪽에 고전압 (600V ~ 1500V)이있는 경우 경고 레이블을 설정해야합니다.

유지 보수 제안 :

상자를 정기적으로 청소하고 퓨즈 상태를 확인하십시오.

뇌우 시즌 전에 SPD 모듈 효과를 테스트하십시오.

5, 선택 제안

발전소의 크기에 따라 :

소규모 가구 : 6-8 입력, 통합 기본 보호 기능.

산업 및 상업용 발전소 : 12-16, 지능형 모니터링 및 원격 통신.

CNLONQCOM 시리즈 제품과 같은 TUV/IEC 인증 버스 상자를 선택하여 25 년간의 장기 보호를 보장하십시오!

광전지 정션 박스는 발전소의 "안전 허브"이며 올바른 설치 및 유지 보수는 발전 효율을 크게 향상시킬 수 있습니다. 특정 모델 권장 사항 또는 기술 솔루션이 필요한 경우 CNLONQCOM에 문의하십시오!
