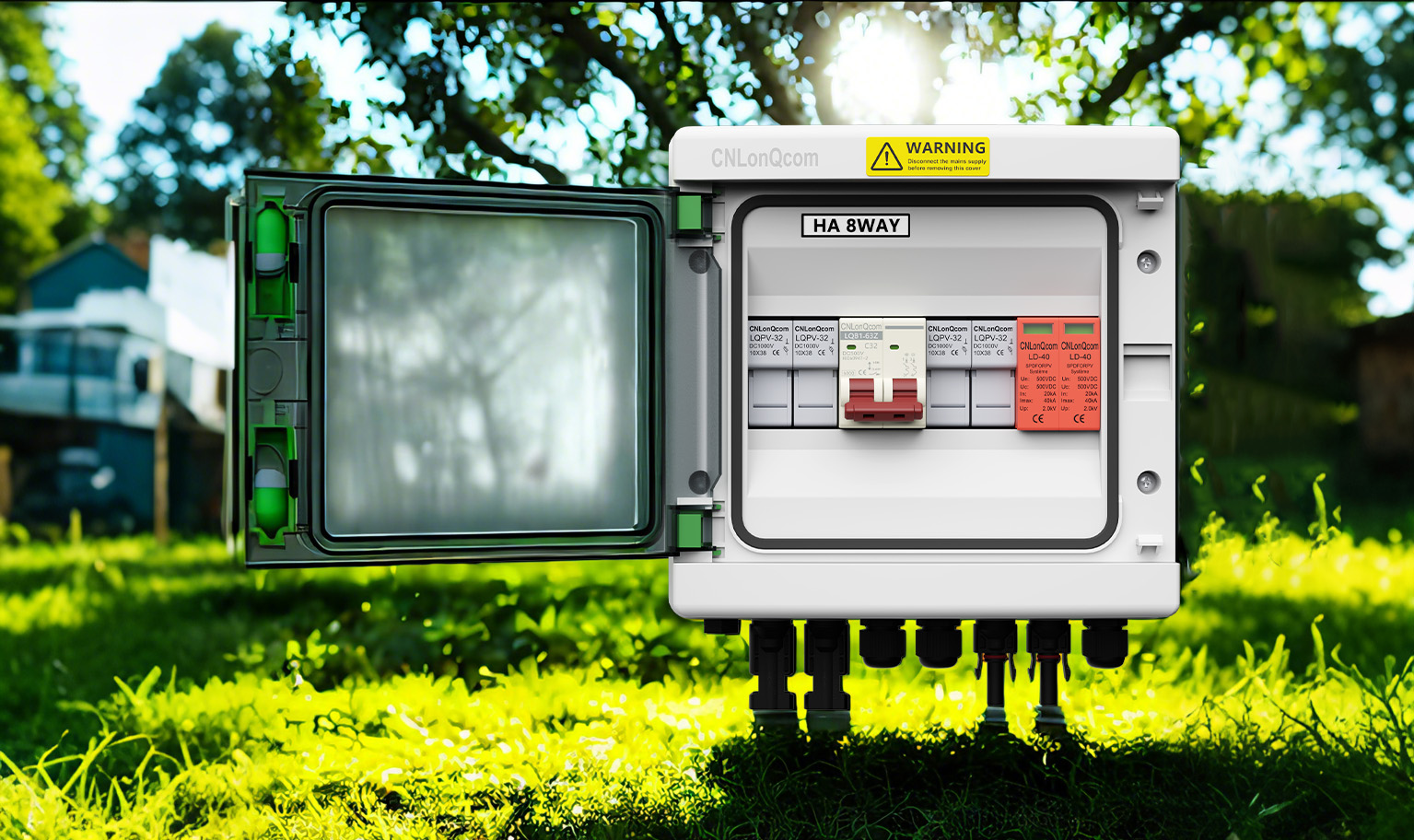

PV Combiner Box : 태양계의 "파워 디스패처"

PV Combiner Box는 태양 광 발전 시스템의 주요 구성 요소 중 하나입니다. 주로 여러 PV 문자열에서 전류를 수집하고 단일 기본 케이블을 통해 인버터로 전송하는 데 사용됩니다. 그것은 전력 분배를위한 "허브"일뿐 만 아니라 시스템의 안전을 보호하는 데 중요한 역할을합니다.

1. PV Combiner Box의 주요 기능

(1) 현재 컬렉션

여러 PV 문자열의 전류를 결합하여 케이블 수를 줄이고 시스템 구조를 단순화합니다.

(2) 과전류 보호

퓨즈를 사용합니다 (LQPV-32/LQPV-32X) 또는 회로 차단기 (LQB1-63Z/12z) 과전류 또는 단락으로 인한 손상을 방지합니다.

(3) 번개 보호

내장 서지 보호 장치가 장착LD-40 2p/3p) 번개 파업으로 인한 손상을 방지합니다.

(4) 모니터링 기능

전류 및 전압과 같은 매개 변수를 실시간으로 모니터링하여 사용자가 시스템의 운영 상태를 이해하도록 돕습니다.

2. PV Combiner Box의 주요 구성 요소

(1) 퓨즈 (LQPV-32/LQPV-32X) 또는 회로 차단기 (LQB1-63Z/12z)

과전류 보호에 사용되며, 전류가 정격 값을 초과 할 때 회로를 자동으로 절단합니다.

(2) 보호 장치 (Surge Protective Devices)LD-40 2p/3p)

번개 또는 전압 서지로 인한 손상을 방지합니다.

(3) 분리 다이오드 (MC4-Diode)

PV 모듈을 보호하여 역류 흐름을 방지하십시오.

(4) 모니터링 장치

전류, 전압 및 전력과 같은 매개 변수를 모니터링합니다. 일부 고급 콤비너 상자는 원격 모니터링을 지원합니다.

3. PV Combiner Box를 선택하는 방법은 무엇입니까?

(1) 입력 수

2 방향, 5 방향 등과 같은 PV 문자열 수에 따라 선택하십시오.

(2) 정격 전류 및 전압

시스템의 전류 및 전압 요구 사항을 일치시킵니다.

(3) 보호 등급

바람과 비와 같은 야외 상태를 견딜 수 있도록 IP65 이상의 등급이있는 제품을 선택하십시오.

4. PV Combiner Box를 설치하는 방법

(1) 콤비너 상자를 장착 할 수있는 잘 통지되고 쉽게 접근 할 수있는 위치를 찾으십시오.

(2) 접지선을 연결하여 안전을 보장합니다.

(3) PV 문자열 케이블을 콤비너 상자에 연결하고 퓨즈 또는 회로 차단기에 연결하십시오.

(4) 메인 케이블을 인버터에 연결하십시오.

(5) 모든 연결을 확인하고 시스템 작동을 테스트하십시오.

5. 콤비너 박스의 정기 유지 보수

(1) 퓨즈 나 회로 차단기가 제대로 작동하는지 확인하십시오.

(2) 적절한 열 소산을 보장하기 위해 먼지와 잔해를 깨끗하게하십시오.

(3) 케이블 연결이 느슨하거나 부식을 검사하십시오.

(4) 서지 보호 장치의 상태를 테스트하십시오.

정상적인 사용 및 유지 보수에 따라 고품질 PV 콤비너 박스는 10-20 년 동안 지속될 수 있습니다. 그러나 실제 수명은 환경 조건 (예 : 온도, 습도) 및 유지 보수 관행에 따라 다릅니다.

6. PV 결합기 상자의 높은 안전성

고품질 PV 콤비너 박스는 과전류 보호, 번개 보호 및 방수 설계를 특징으로하여 높은 안전을 보장합니다. 그러나 품질이 낮은 제품 또는 부적절한 설치로 인해 화재 나 장비 손상이 발생할 수 있습니다. 따라서 CNLONQCOM과 같은 평판이 좋은 제조업체를 선택해야합니다. 태양 광 산업에서 10 년의 경력을 쌓은 우리는 전기 안전을 보호하기 위해 고급 기술과 안정적인 애프터 서비스를 제공합니다.

결론

PV 콤비너 박스는 PV 모듈이나 인버터만큼 눈에 띄지 않을 수 있지만 시스템에서 필수적인 역할을합니다. 가정용 소형 옥상 시스템이든 대규모 태양 광 발전소이든, 콤비너 박스는 효율적인 전력 전송 및 안전한 작동을 보장하는 데 중요합니다.

신뢰성과 마음의 평화를 위해 CNLONQCOM을 선택하십시오! 녹색 에너지의 미래를 보호하기 위해 함께 협력합시다!
