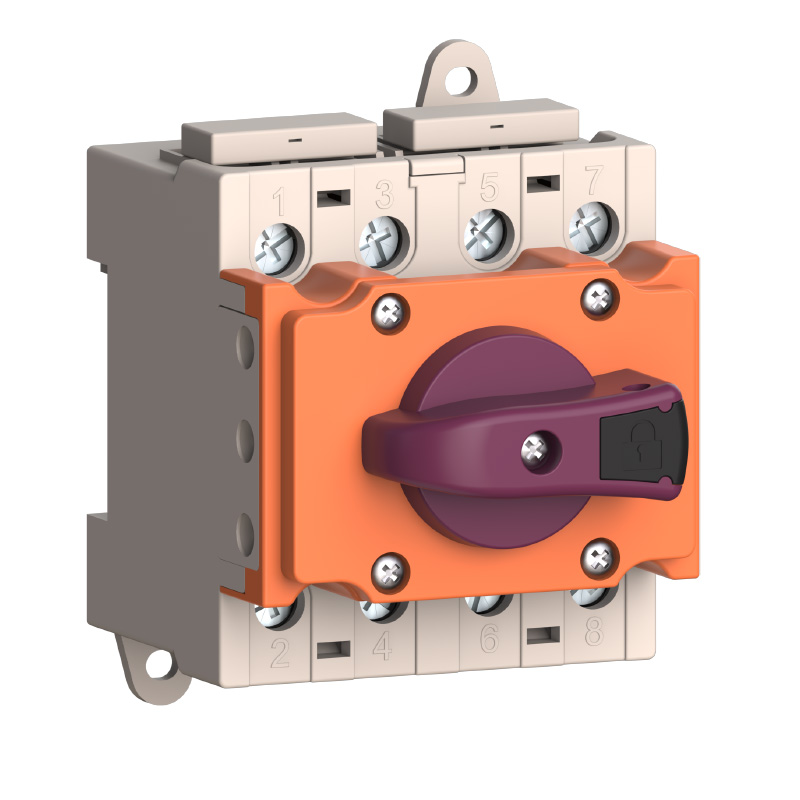

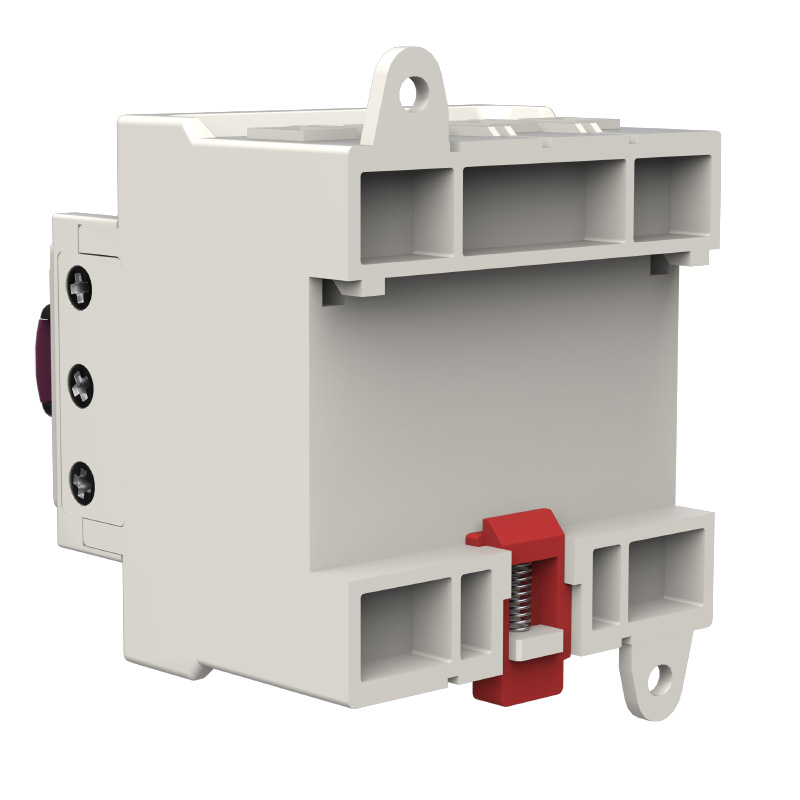

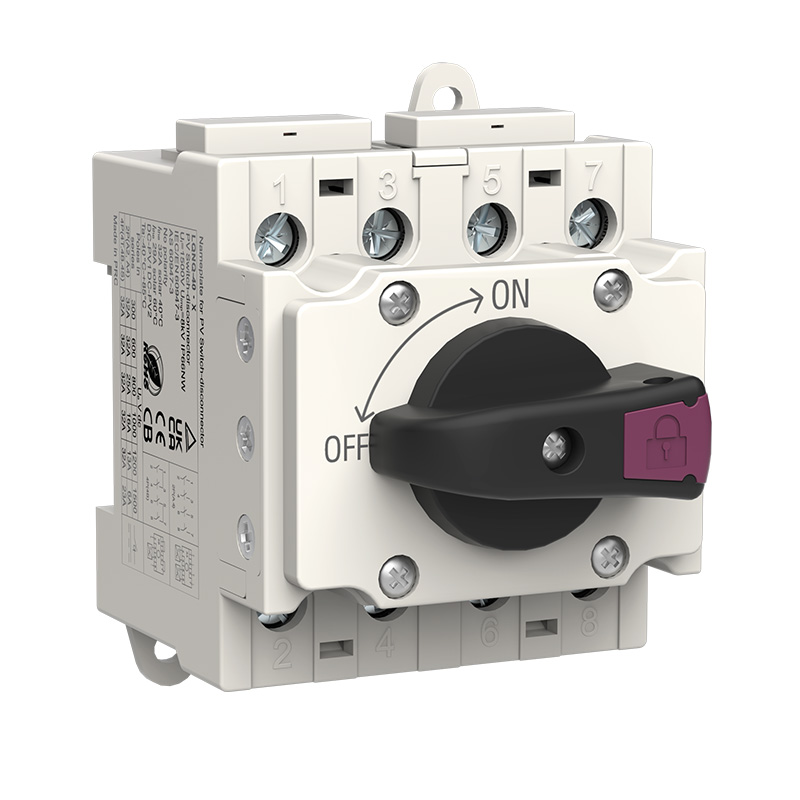

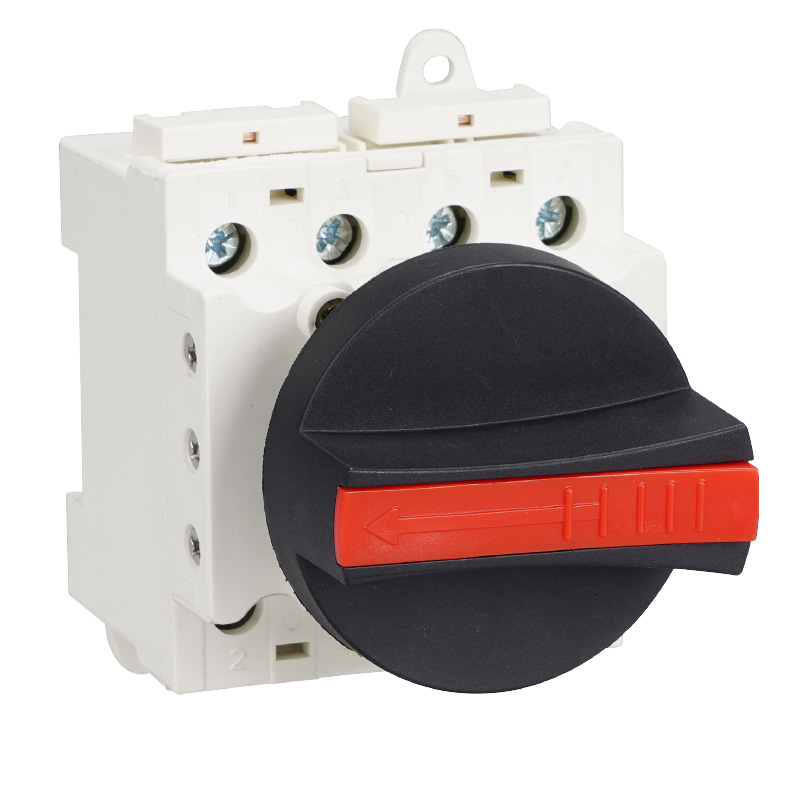

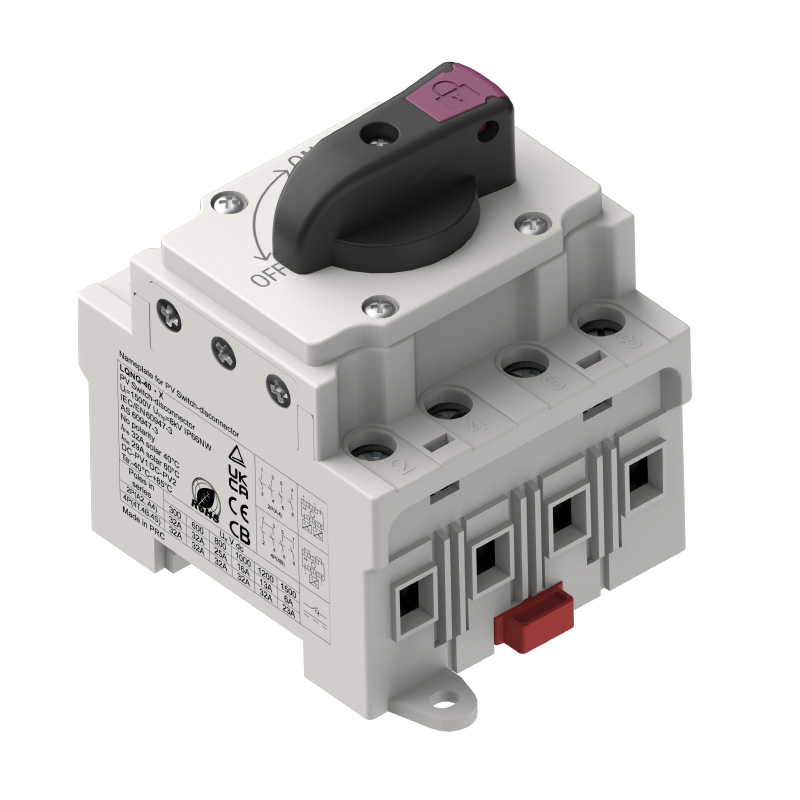

스위치 전원 분배 모듈 2P/4p 분리

기술 데이터
모델	lonq-40.x lonq-40.i lonq-40.f
유형	PV DC 분리 분리기 스위치를 분리합니다
끈	2 in 2 out 또는 2 in 1 out 또는 1 in 1 out 또는 1 in 2 out
(a)의 정격 전류	32	32	32	32	32	23
정격 작업 전압 UE (V)	300	600	800	1000	1200	1500
정격 절연 전압 UI (V)	1500V
폴	4p
정격 충동 견해 전압 uimp (KV)	8
단기간 견해 현재 ICW (KA)	1
배선 방법	비극성
기준	IEC/EN60947-3 GB/T 14048.3
해결 기능	예
불꽃 지연 등급	UL94V-0
주택 자료	아빠
도체 자료	은금 구리
품질 인증서	tuv 、 ce 、 cb 、 kcca 、 az 、 ccc 、 iso9001 、 rohs
기계 생활 (시간)	20000
전기 수명 (시간)	6000
손잡이 위치	9 시간, 12 시간
작동 온도	-40 +~ +85 ℃
습기	≤95%
고도	2000m
설치	35mm DIN 레일
포장 세부 사항	내부 상자 당 1pcs, 상자 당 50pcs
배선 다이어그램에 문의하십시오
방법 코드를 연결하십시오	회로 유형		승리 다이어그램		로드 대각선
2p (A2)	하나의 스트링에 대해 직렬로 2 개의 폴, 1 하중
2p (A4)	하나의 문자열에 직렬로 2 개의 폴, 총 2 하중
4p (4t)	하나의 문자열에 대해 직렬로 4 개의 폴
4p (4b)	하나의 문자열에 대해 직렬로 4 개의 폴
4p (4S)	하나의 문자열에 대해 직렬로 4 개의 폴

PV 분리
내장 스위치

DC1200V 32A 2in 2 아웃

LSOLATION 회로

과도한 전압 보호

단락 보호

자료 : PA

IP66튼튼한

UV 저항

불꽃 지연자

비극성

-40 +~ +85 ℃

크기

l*w*h : 71.5*65.7*105 (mm)

lonq-40.x

lonq-40.i

lonq-40.f

견고한 포장

손상된 상품 교체를 보장합니다

1내부 상자의 제품

두꺼운 크래프트 종이 3 층

2바닥 상자

5 폴리 골판지가 추가로 강해졌습니다

3배달

빠른 배송

모델	기둥	내부 상자 (PCS/CM)	바닥 상자 (cm)	수량 (PCS)	G.W. (KGS)
lonq-40.2-2-	4p	1/26*10.8*12	57.5*27.5*49.5	20	21

완전히 인증

고품질 및 저렴한 가격을 가진 브랜드 소스 제조업체

참고 : 더 많은 인증서는 당사에 문의하십시오

설치 및 배선

설치 및 분해

레일에서

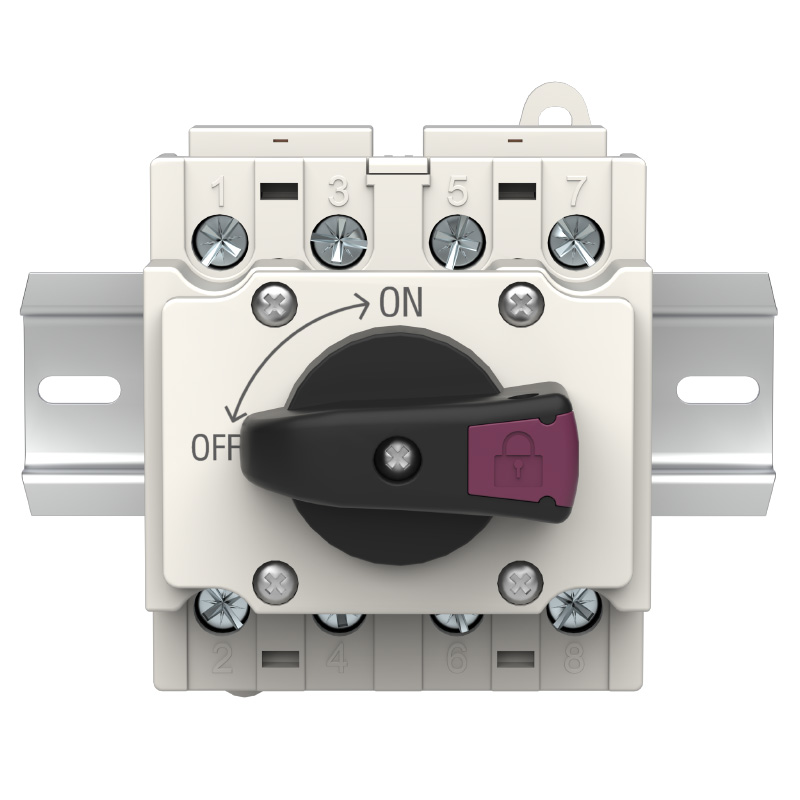

안정적인 환경에 35mm DIN 레일을 가로로 설치하십시오.

설치

DIN 레일의 연결 해제 스위치 슬롯을 바꾸십시오
②. 분리 스위치의 하단을 DIN 레일로 부과합니다.

분해

①. 스위치를 위로 향하게합니다
②. DIN 레일에서 마녀의 상단을 돌리십시오.

연결 와이어를 연결하십시오

1 in 1 out

1 in 1 out

1 in 1 out

2 in 2 out

팁:
비극적 배선 설계, 다양한 배선 방법, 더 많은 연결 방법이 저희에게 연락 할 수 있습니다!

제품 세부 사항

불꽃 지연자

적응력이 뛰어납니다

충격 저항

빠른 아크 소화,
최대 1500V의 절연 전압

부식-
저항성 나사

소금 스프레이를 통과합니다
48 시간 동안 테스트하십시오
부식없이

두꺼운 구리
은도금 연락처

더 나은 전도도
그리고 안정성

자석

빠른 아크
소멸

PA 주택

튼튼한,
UL 94V-0
불꽃 지연자

응용 프로그램 시나리오

제품 가족

(참고 : 필요한 구멍)

모델링 :

LQNQ-40

끈:

1 문자열

더보기

모델링 :

LQNQ-40.1pv

끈:

1 문자열

더보기

모델링 :

LQNQ-40.2PV

끈:

2 문자열

더보기

(참고 : 배선 필요)

모델링 :

LQNQ-40.M12

끈:

1 문자열

더보기

(참고 : 배선 필요)

모델링 :

LQNQ-40.M20

끈:

1 또는 2 문자열

더보기

(참고 : 내장 스위치)

모델링 :

LQNQ-40.2-2

끈:

2 문자열

더보기

(참고 : 내장 스위치)

모델링 :

LQNQ-40.X

끈:

1 또는 2 문자열

더보기

모델링 :

LQNQ-40.I

끈:

1 또는 2 문자열

더보기

(참고 : PV 액세서리)

모델링 :

PV 커넥터

정격 전류 :

6A ~ 60A

더보기

CNLONQCOM의 글로벌 레이아웃

에이전트가되기에 오신 것을 환영합니다

우리는 에이전트에게 다음을 제공 할 것입니다.

1. 더 유리한 가격
2. 전시/판매 채널
3. 지역 가격 보호
4. OEM/ODM 지원
5. 기술 및 액세서리 지원
6. 연간 판매 목표 리베이트

● CNLONQCOM은 1kW에서 20kW 범위의 주거 또는 상용 태양 광 시스템을 위해 설계된 연결 해제 전력 분배 모듈 2P/4P 생산을 전문으로하는 제조업체입니다. 이 스위치는 태양 전지판과 충전 컨트롤러, 태양 전지판 및 인버터, 또는 태양 전지판 자체 사이에 설치하기위한 것입니다.

● 태양열 커넥터가 장착 된 사전 유선 PV 스위치 디 넥사이터를 특징으로하는 당사 제품은 더 빠르고 안전한 설치를 가능하게합니다. 정격 전류의 최대 8 배까지로드를 분리 할 수 ​​있으므로 수리, 유지 보수, 검사 및 설치와 같은 전기 분리가 필요한 경우에는 이상적인 선택입니다.

● 또한, 당사의 분리 스위치 분배 모듈 2P/4P는 UL94V-0 불꽃 지연 등급을 갖춘 PA 하우징으로 만들어졌으며, UV 저항성 및 도체는 낮은 열 생성을 위해은 도금 된 두꺼운 구리로 만들어졌습니다.

● 태양열 커넥터와의 PV 스위치 디스크 닉터의 호환성으로 인해 RV, 선박 및 오프 그리드/그리드 태양계의 태양 광 발전 시스템에 적합합니다. 독립적이고 밀폐 된 차단기 스위치와 자물쇠로 포괄적 인 보호 기능을 제공합니다.
